Το SDCS-IOE-1 3ADT220090R0025 είναι μια πλακέτα διεπαφής επέκτασης I/O στο σύστημα μετάδοσης της ABB. Συχνά χρησιμοποιείται ως συμπληρωματικό εξάρτημα για μετατροπείς συχνότητας σειράς AC S600, AC S800, καθώς και για ρυθμιστές ταχύτητας DC της σειράς DCS400, DCS500. Η κύρια λειτουργία του είναι να χειρίζεται την είσοδο/έξοδο των σημάτων{10}στον ιστότοπο και να πραγματοποιεί προσαρμογή μετάδοσης.
Τεχνικές Προδιαγραφές
Κατασκευή
ΥΦΑΔΙ
Μοντέλο
SDCS-IOE-1
Αριθμός ανταλλακτικού
3ADT220090R0025
3BSE005851R0001
Περιγραφή
Πλακέτα επέκτασης
Προέλευση
Φινλανδία
Διάσταση
15*10*5 εκ
Βάρος
0,45 κιλά
Λεπτομέρειες προϊόντος

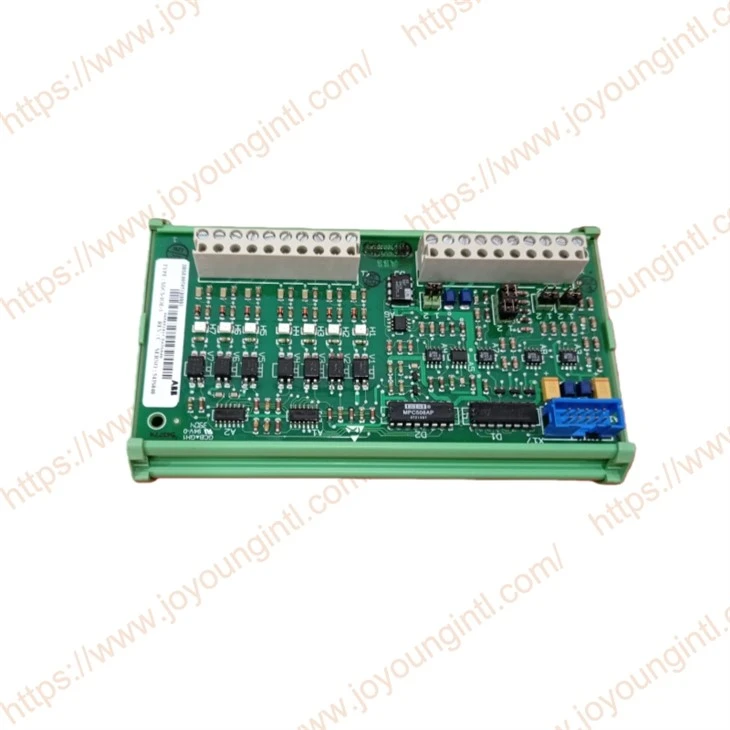

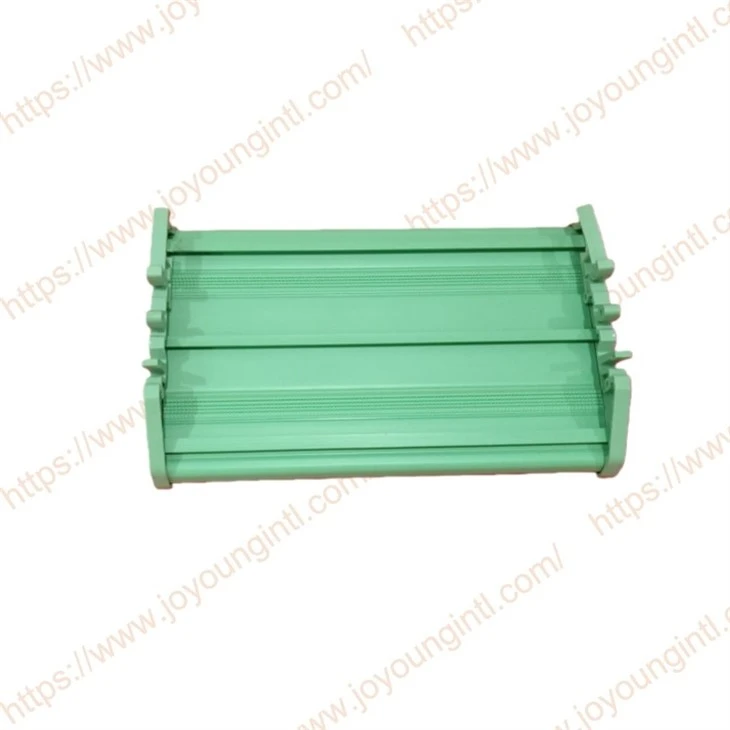

Η πλακέτα SDCS-IOE-1 3ADT220090R0025 είναι τοποθετημένη σε πλαστικό περίβλημα, το οποίο διαθέτει στοιχεία ποδιού (σειρά Phoenix Contact UMK). Τα στοιχεία ποδιού επιτρέπουν το κούμπωμα-σε συναρμολόγηση σε μια τυπική ράγα DIN EN (EN 50022, 50035 ). Οι διαστάσεις περιλαμβάνουν το πλαστικό περίβλημα.
Ως πλακέτα διασύνδεσης για την εγκατάσταση του πίνακα ελέγχου προσαρμογέα, υιοθετεί μια συμπαγή σχεδίαση και είναι συμβατή με τις τυπικές υποδοχές εγκατάστασης των μετατροπέων συχνότητας και των ρυθμιστών ταχύτητας DC. Δεν απαιτούνται πρόσθετα προσαρμοσμένα αξεσουάρ και μπορεί να ενσωματωθεί γρήγορα στο εσωτερικό του εξοπλισμού.
Η πλακέτα συνδέεται ηλεκτρικά μέσω ενός επίπεδου καλωδίου 10-ακίδων στην ηλεκτρονική μονάδα του μετατροπέα. Η σύνδεση θα γίνει με την πλακέτα SDCS-CON-2
από τη σειρά τερματικού X17 έως το X17 στο SDCS-IOE-1. Πρέπει να τοποθετηθεί έξω από τη μονάδα μετατροπέα. Το μήκος του καλωδίου είναι 2 m για λόγους ηλεκτρομαγνητικής συμβατότητας.
Ηλεκτρικές παράμετροι SDCS-IOE-1 3ADT220090R0025:
Το τροφοδοτικό είναι συμβατό με το ευρέως χρησιμοποιούμενο τροφοδοτικό 24V DC στη βιομηχανία και είναι συμβατό με ορισμένα μονοφασικά σενάρια εισόδου AC 230V 230V. Διαθέτει ενσωματωμένο-φίλτρο 1Α, το οποίο μπορεί να μειώσει τον αντίκτυπο της παρεμβολής στο τροφοδοτικό στη μετάδοση σήματος. Εικάζεται ότι υποστηρίζει κύρια σήματα τάσης 0 - 10V και σήματα ρεύματος 4 - 20mA, τα οποία είναι κατάλληλα για τους περισσότερους τύπους σημάτων αισθητήρων και ενεργοποιητών σε βιομηχανικές εγκαταστάσεις.
Περιβαλλοντική προσαρμοστικότητα:
Ακολουθώντας τα καθολικά πρότυπα της ίδιας σειράς μονάδων I/O, η θερμοκρασία λειτουργίας είναι περίπου -25 μοίρες έως 70 μοίρες . Μπορεί να προσαρμοστεί σε περιβάλλοντα υγρασίας χωρίς-συμπύκνωση που κυμαίνονται από 5% έως 95%, ικανό να αντιμετωπίσει τις διακυμάνσεις της θερμοκρασίας και της υγρασίας σε εργαστήρια βιομηχανιών όπως η μεταλλουργία και η χημική μηχανική. η θερμοκρασία αποθήκευσης είναι κυρίως -40 βαθμούς έως 85 βαθμούς, διευκολύνοντας τη μακροπρόθεσμη αποθήκευση για εφεδρικούς σκοπούς.
