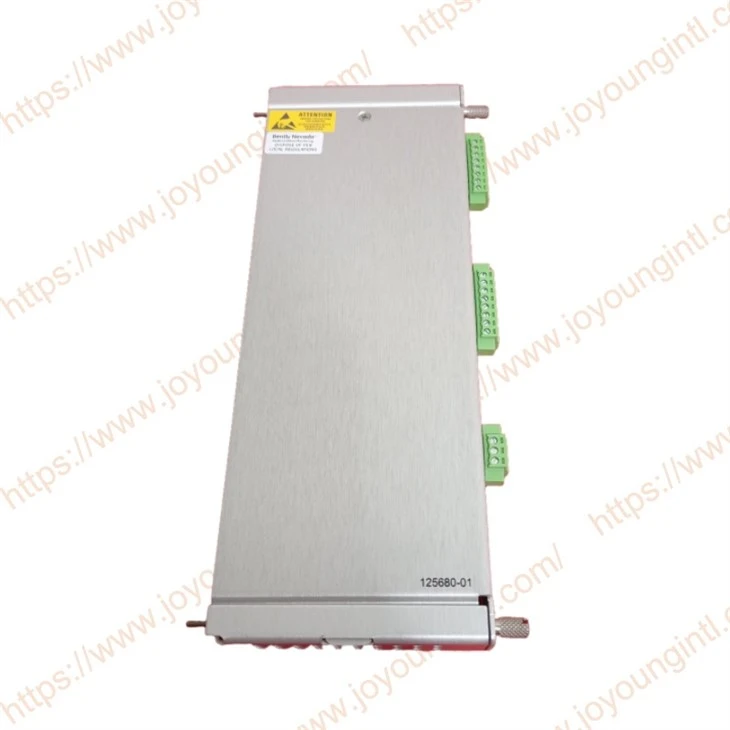

BENTLY NEVADA 125680-01Η μονάδα Proximitor I/O έχει σχεδιαστεί ειδικά για χρήση σε συνδυασμό με την οθόνη Proximitor 3500/40M, παρέχοντας σύνδεση σήματος αισθητήρα και ενσωμάτωση διεπαφής για online παρακολούθηση κατάστασης περιστρεφόμενων μηχανημάτων. Αυτή η μονάδα είναι εγκατεστημένη στο πίσω μέρος του rack 3500 και, μαζί με την μπροστινή μονάδα παρακολούθησης 3500/40M, σχηματίζει ένα πλήρες κανάλι παρακολούθησης κραδασμών. Μπορεί να συνδεθεί με αισθητήρες μετατόπισης δινορευμάτων (Proximity Transducers) και σχετικά καλώδια επέκτασης για να επιτύχει συνεχή παρακολούθηση βασικών μηχανικών παραμέτρων όπως κραδασμούς άξονα, μετατόπιση άξονα, εκκεντρότητα και διαφορική διαστολή.
Ως σημαντικό στοιχείο του 3500 Machinery Protection System, αυτή η ενότητα είναι συμβατή με την αρχιτεκτονική Bently Nevada 3500 Rack και μπορεί να διαμορφωθεί μαζί με το 3500 Rack Configuration Software για να παρέχει τυποποιημένες διεπαφές για συντήρηση εξοπλισμού, αντικατάσταση ανταλλακτικών, επέκταση συστήματος και μακροπρόθεσμη συντήρηση.
Τεχνικές Προδιαγραφές
| Όνομα προϊόντος | 125680-01 |
| Κατασκευαστής | Μπέντλι Νεβάδα |
| Σειρά | Σειρά 3500 |
| Τύπος ενότητας | Module I/O Proximitor |
| Διαμόρφωση | Εσωτερικοί τερματισμοί |
| Συμβατή οθόνη | 3500/40M |
| Κανάλια | 4 |
| Είσοδος σήματος | Μετατροπέας εγγύτητας |
| Εγκατάσταση | 3500 Ράφι |
| Διάσταση | 26*16*5 εκ |
| Βάρος | 0,34 κιλά |
| Χώρα προέλευσης | ΗΠΑ |
| Κατάσταση | Νέο πρωτότυπο |
| Εγγύηση | 12 Μήνες |
| Αποστολή | DHL FedEx UPS TNT |
| Κωδικός HS | 9032900090 |
Εισροές
|
Σύνθημα
|
Δέχεται από 1 έως 4 σήματα μορφοτροπέα εγγύτητας
|
|
Κατανάλωση ρεύματος
|
7,7 watt, τυπικό
|
|
Αντίσταση εισόδου
|
|
|
Τυπικό I/O
|
10 kΩ (Είσοδοι εγγύτητας και επιτάχυνσης
|
|
TMR I/O
|
Η αποτελεσματική σύνθετη αντίσταση τριών καναλιών εισόδου/εξόδου TMR συνδεδεμένων παράλληλα με έναν μορφοτροπέα είναι 50 kΩ
|
Ευαισθησία
|
Ακτινική Δόνηση
|
3,94 mV/μm (100 mV/mil) ή
7,87 mV/μm (200 mV/mil)
|
|
Ωθηση
|
3,94 mV/μm (100 mV/mil) ή
7,87 mV/μm (200 mV/mil)
|
|
Εκκεντρικότητα
|
3,94 mV/μm (100 mV/mil) ή
7,87 mV/μm (200 mV/mil)
|
|
Διαφορική επέκταση
|
0,394 mV/μm (10 mV/mil) ή
0,787 mV/μm (20 mV/mil)
|
|
ΡΕΜΠΑΜ
|
40 mV/μm (1000 mV/mil) ή
80 mV/μm (2000 mV/mil)
|
Έξοδοι
|
LED του μπροστινού πίνακα
|
|
|
OK LED
|
Υποδεικνύει πότε το 3500/40M SIL Proximitor λειτουργεί σωστά.
|
|
TX/RX LED
|
Υποδεικνύει πότε το 3500/40M SIL Proximitor επικοινωνεί με άλλες μονάδες στο rack 3500.
|
|
Παράκαμψη LED
|
Υποδεικνύει πότε το 3500/40M SIL Proximitor βρίσκεται σε λειτουργία Bypass
|
|
Μετατροπέας προσωρινής αποθήκευσης
Έξοδοι
|
Το μπροστινό μέρος κάθε οθόνης έχει έναν ομοαξονικό σύνδεσμο για κάθε κανάλι.
Κάθε σύνδεσμος προστατεύεται από βραχυκύκλωμα-.
|
|
Αντίσταση εξόδου
|
550 Ω
|
|
Μετατροπέας
Τροφοδοτικό
|
-24 Vdc
|
Βασικά Χαρακτηριστικά
Σχεδιασμένο ειδικά για την οθόνη Bently Nevada 3500/40M Proximitor
Δομή εσωτερικού τερματισμού (εσωτερική καλωδίωση), κατάλληλη για εσωτερικές συνδέσεις ακροδεκτών στο ράφι
Υποστηρίζει 4 ανεξάρτητα κανάλια παρακολούθησης (Τέσσερα κανάλια)
Λαμβάνει σήματα εισόδου από τους αισθητήρες δινορευμάτων της σειράς 3300 (Proximitor System)
Πλήρως συμβατό με το σύστημα 3500 Rack και 3500 Rack
Υποστηρίζει παρακολούθηση κραδασμών άξονα (Radial Vibration).
Υποστηρίζει παρακολούθηση αξονικής μετατόπισης (Θέση ώσης).
Υποστηρίζει παρακολούθηση διαφορικής επέκτασης (Differential Expansion).
Υποστηρίζει παρακολούθηση εκκεντρότητας (Eccentricity).
Υποστηρίζει την εφαρμογή μέτρησης REBAM (Rotor Bow).
Υποστηρίζει online συνεχή παρακολούθηση μηχανικής κατάστασης
Μέθοδος μετα{0}}εγκατάστασης, βολική για συντήρηση και αντικατάσταση
Μπορεί να εφαρμοστεί σε νέα έργα, απογραφή ανταλλακτικών και έργα συντήρησης χρόνου διακοπής λειτουργίας
Υποστηρίζει παγκόσμιο βιομηχανικό αυτοματισμό και συστήματα προστασίας περιστρεφόμενων μηχανημάτων
Πώς λειτουργεί το 125680-01;
125680-01 δεν είναι μια ανεξάρτητη μονάδα παρακολούθησης από μόνη της. Αντίθετα, είναι μια μονάδα διασύνδεσης I/O για την οθόνη 3500/40M. Η κύρια λειτουργία του είναι να δημιουργεί μια σύνδεση δεδομένων μεταξύ των επιτόπιων σημάτων αισθητήρα και της μονάδας παρακολούθησης εντός του rack 3500, δημιουργώντας έτσι ένα σταθερό κανάλι εισόδου και εξόδου για ολόκληρο το σύστημα παρακολούθησης.
Ο αισθητήρας δινορευμάτων 3300 XL που είναι εγκατεστημένος επί τόπου συλλέγει συνεχώς τα σήματα κατάστασης λειτουργίας του εξοπλισμού, τα οποία μεταδίδονται μέσω του εκτεταμένου καλωδίου στο Proximitor. Στη συνέχεια, το 125680-01 ολοκληρώνει τη σύνδεση σήματος στη μονάδα παρακολούθησης 3500/40M. Η οθόνη πραγματοποιεί ανάλυση σε πραγματικό χρόνο των συλλεγόμενων δεδομένων, ικανή να υπολογίσει παραμέτρους όπως η δόνηση του άξονα, η αξονική μετατόπιση, η εκκεντρότητα, η διαφορική διαστολή και η πλώρη του ρότορα. Εξάγει επίσης σήματα προστασίας συναγερμού ή τερματισμού λειτουργίας με βάση τις τιμές συναγερμού που έχει ορίσει το σύστημα.
Εφόσον το 125680-01 υιοθετεί τη δομή Εσωτερικού Τερματισμού, όλες οι επιτόπιες καλωδιώσεις βρίσκονται μέσα στο rack, το οποίο είναι κατάλληλο για κεντρικά έργα καλωδίωσης εντός του πίνακα ελέγχου.
Συμβατό με
Το BENTLY NEVADA 125680-01 μπορεί να εφαρμοστεί στον ακόλουθο εξοπλισμό και συστήματα:

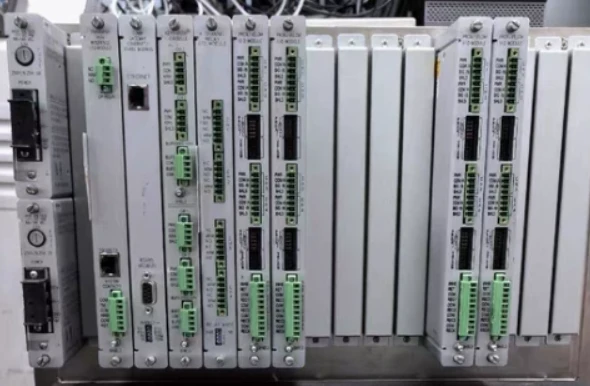

Rack Bently Nevada 3500
Ως τυπική μονάδα I/O της σειράς 3500, μπορεί να εγκατασταθεί απευθείας στο rack 3500 και, μαζί με την αντίστοιχη μονάδα παρακολούθησης, να σχηματίσουν ένα πλήρες κανάλι παρακολούθησης.
Οθόνη Proximitor 3500/40M
Το 125680-01 έχει σχεδιαστεί ειδικά για την οθόνη 3500/40M. Και οι δύο συσκευές πρέπει να εγκατασταθούν μαζί καθώς δεν μπορούν να χρησιμοποιηθούν χωριστά.
Σύστημα Proximitor 3300 XL
Η πλήρης αλυσίδα μέτρησης αποτελείται από τον αισθητήρα δινορευμάτων 3300 XL 8 mm, το Proximit ή ένα καλώδιο επέκτασης.
Λογισμικό ρύθμισης παραμέτρων 3500 Rack
Οι παράμετροι συστήματος, οι τιμές συναγερμού και οι διαμορφώσεις καναλιών μπορούν όλα να ρυθμιστούν μέσω του λογισμικού διαμόρφωσης 3500.
Η διαφορά μεταξύ εσωτερικού τερματισμού και εξωτερικού τερματισμού
| Στοιχείο σύγκρισης | Εσωτερικός τερματισμός | Εξωτερικός τερματισμός |
|---|---|---|
| Θέση καλωδίωσης | Μέσα στο ράφι | Μπλοκ εξωτερικών ακροδεκτών |
| Καλωδίωση ντουλαπιού ελέγχου | Κεντρική εσωτερική καλωδίωση | Εξωτερική καλωδίωση πεδίου |
| Μέθοδος Εγκατάστασης | Τοποθετημένη{0}}πίσω εγκατάσταση | Εξωτερική σύνδεση τερματικού |
| Συντήρηση | Κατάλληλο για τυπικά ερμάρια ελέγχου | Πιο εύκολο για-συντήρηση στον ιστότοπο |
| Τυπικές Εφαρμογές | Εξοπλισμός ΚΑΕ, ενσωματωμένα ερμάρια ελέγχου | Έργα εγκατάστασης πεδίου-μεγάλης κλίμακας |
FAQ
Ε: Είναι απαραίτητο να ρυθμίσετε ξανά τις παραμέτρους του λογισμικού μετά την εγκατάσταση του 125680-01;
Α: Εάν η αντικατάσταση είναι της ίδιας μονάδας μοντέλου και η διαμόρφωση του συστήματος παραμένει αμετάβλητη, γενικά δεν χρειάζεται να-αποκαταστήσετε το αρχείο διαμόρφωσης.
Μετά την ολοκλήρωση της εγκατάστασης, συνιστάται η χρήση του 3500 Rack Configuration Software για να ελέγξετε την κατάσταση αναγνώρισης της μονάδας, τις παραμέτρους καναλιού και τις ρυθμίσεις συναγερμού και να πραγματοποιήσετε τις απαραίτητες λειτουργικές επαληθεύσεις για να διασφαλίσετε ότι το σύστημα θα συνεχίσει να λειτουργεί κανονικά.
Ε: Όταν αγοράζουμε ανταλλακτικά, χρειάζεται να αντικαταστήσουμε την οθόνη 3500/40M ταυτόχρονα;
Α: Συνήθως δεν είναι απαραίτητο.
Εάν επιβεβαιωθεί ότι το σφάλμα στον ιστότοπο- προέρχεται από τη μονάδα I/O, είναι απαραίτητη μόνο η αντικατάσταση του 125680-01. Εάν η μονάδα παρακολούθησης λειτουργεί σωστά, γενικά δεν χρειάζεται να αντικαταστήσετε την οθόνη ταυτόχρονα. Ωστόσο, για συσκευές με μεγάλο χρόνο λειτουργίας, ορισμένα εργοστάσια, σύμφωνα με το ετήσιο σχέδιο συντήρησης, θα προετοιμάσουν ταυτόχρονα την οθόνη και τη μονάδα I/O ως ανταλλακτικά για να βελτιώσουν την απόδοση συντήρησης.
Ε: Ποια είναι η μέθοδος συσκευασίας για το προϊόν;
Α: Όλα τα προϊόντα είναι συσκευασμένα με αντιστατικά υλικά και προστίθενται πρόσθετα προστατευτικά υλικά απόσβεσης ανάλογα με τον τρόπο μεταφοράς. Για παραγγελίες διεθνούς αποστολής, γενικά, χρησιμοποιούνται χοντρά κουτιά από χαρτόνι για συσκευασία. Εάν η ποσότητα των προϊόντων είναι μεγάλη ή η απόσταση μεταφοράς είναι μεγάλη, μπορούν να παρασχεθούν ξύλινα κουτιά όπως απαιτείται για να μειωθεί ο κίνδυνος πρόσκρουσης ή συμπίεσης κατά τη μεταφορά.
Ε: Παρέχετε ένα ολοκαίνουργιο-προϊόν ή ένα ανταλλακτικό επισκευής;
Α: Μπορούμε να προσφέρουμε προϊόντα σε διαφορετικές καταστάσεις με βάση την κατάσταση του αποθέματος, όπως:
Νέα και πρωτότυπη επωνυμία-νέα έκδοση
Αυθεντική εργοστασιακή-σφραγισμένη συσκευασία
Αχρησιμοποίητα είδη αποθέματος
Όλα τα προϊόντα θα υποβληθούν σε έλεγχο εμφάνισης και επαλήθευση μοντέλου πριν από την αποστολή για να διασφαλιστεί ότι το μοντέλο ταιριάζει με την παραγγελία. Εάν ο πελάτης έχει ειδικές απαιτήσεις, μπορούμε επίσης να παρέχουμε φωτογραφίες προϊόντων για επιβεβαίωση.
