Εισαγωγή Προϊόντος

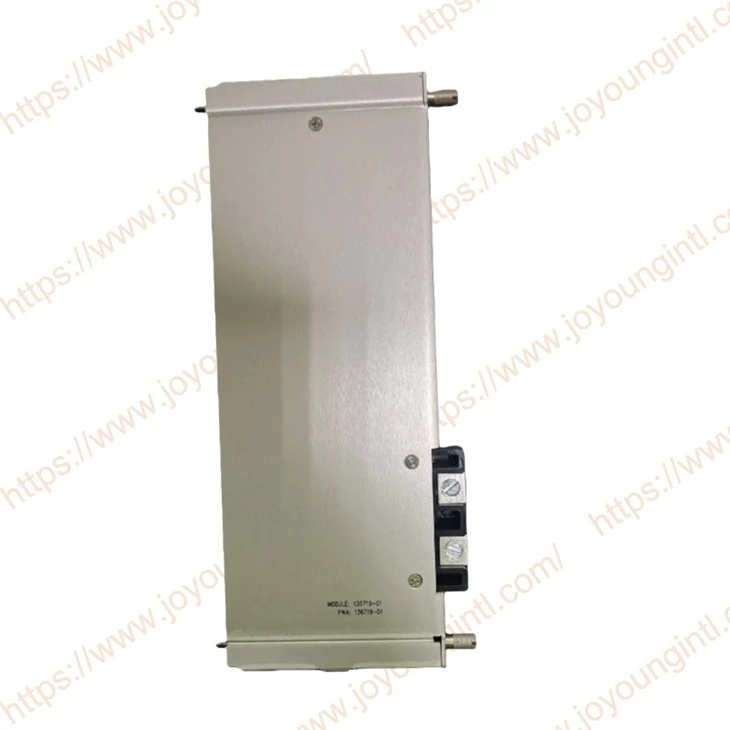

3500/04 136719-01 Η μονάδα εισόδου/εξόδου εσωτερικής γείωσης φραγμού χρησιμοποιείται για την επίτευξη της λειτουργίας γείωσης εντός του συστήματος και υποστηρίζει την ασφαλή λειτουργία του απομονωμένου εσωτερικού συστήματος. Ως γνωστή επωνυμία στον τομέα της παρακολούθησης και προστασίας της κατάστασης του βιομηχανικού εξοπλισμού παγκοσμίως, το σύστημα μηχανικής προστασίας σειράς 3500 της Bently Nevada (3500 Series Machinery Protection System) έχει γίνει η βασική πλατφόρμα εγγύησης για την ασφαλή λειτουργία μεγάλου περιστρεφόμενου εξοπλισμού σε βιομηχανίες όπως η παραγωγή ενέργειας, το πετρέλαιο και το φυσικό αέριο, η χημική μηχανική και η βαριά βιομηχανία.
Τεχνικές Προδιαγραφές
|
Κατασκευή |
BENTLY NEVADA |
|
Μοντέλο |
3500/04 |
|
Αριθμός ανταλλακτικού |
136719-01 |
|
Περιγραφή |
Μονάδα εισόδου/εξόδου γείωσης εσωτερικού φραγμού |
| Συμβατότητα συστήματος | Σύστημα παρακολούθησης Bently Nevada 3500 series |
| Μέθοδος εγκατάστασης | Οι αποκλειστικές υποδοχές εισόδου/εξόδου που είναι εγκατεστημένες στο τυπικό rack της σειράς 3500 |
| Τύπος προστασίας ασφαλείας | Εσωτερικά εμπόδια - Ασφαλής γείωση |
|
Προέλευση |
ΗΠΑ |
|
Διάσταση |
16*16*12 εκ |
|
Βάρος |
0,23 κιλά |
Λεπτομέρειες προϊόντος
Στο σύστημα της σειράς 3500, ορισμένες ενσωματωμένες-μονάδες απομόνωσης (όπως μονάδες εισόδου/εξόδου με εσωτερικά φράγματα απομόνωσης) απαιτούν μια ασφαλή μέθοδο για τη σύνδεση του φράγματος απομόνωσης στο συνολικό σημείο αναφοράς γείωσης του συστήματος. 3500/04 136719-01 παρέχει αυτήν την εσωτερική ασφάλεια (που ουσιαστικά συνδυάζει το εσωτερικό κύκλωμα ασφαλείας με τη γείωση). δίκτυο γείωσης του συστήματος, διατηρώντας μια χαμηλή-ενέργεια, ασφαλή απομονωμένη σύνδεση μεταξύ των αισθητήρων πεδίου και της μονάδας ελέγχου.
Τα εσωτερικά εμπόδια 3500 είναι εγγενώς ασφαλείς διεπαφές που παρέχουν προστασία από εκρήξεις για συστήματα μορφοτροπέων που συνδέονται απευθείας με το Σύστημα Προστασίας Μηχανημάτων 3500. Τα εσωτερικά εμπόδια είναι πλήρως συμβατά με το Σύστημα 3500 και παρέχουν μια βολική-οικονομική λύση για την εγκατάσταση όλων των τύπων συστημάτων μετατροπέων σε επικίνδυνη περιοχή.
Προσφέρουμε συστήματα μετατροπέων Bently Nevada με ολοκληρωμένες εγκρίσεις για εγκαταστάσεις σε επικίνδυνες περιοχές. Τα συστήματα μετατροπέων ταιριάζουν με αυτά των 3500 Εσωτερικών Φραγών.
Κάθε εξάρτημα συμμορφώνεται τόσο με τις ατομικές όσο και, ως μέρος ενός συστήματος, απαιτήσεις ασφάλειας των βορειοαμερικανικών και διεθνών προτύπων. Ως εκ τούτου, δεν χρειάζεται να αναφέρετε μεμονωμένα πιστοποιητικά για να επαληθεύσετε τη συμβατότητα μεταξύ των στοιχείων.
Οι τυπικές και εσωτερικές οθόνες φραγμού μπορούν να βρίσκονται στο ίδιο rack 3500. Μπορείτε να αναβαθμίσετε τυπικές οθόνες αντικαθιστώντας τις υπάρχουσες μονάδες I/O με εκείνες που περιέχουν εσωτερικά εμπόδια.
3500/04 136719-01 Τοποθέτηση μονάδας I/O
Επαφή:info@htechplc.com
Οι μονάδες εσωτερικού φραγμού I/O έχουν αυξημένο βάθος σε σχέση με αυτό των τυπικών μονάδων I/O φραγμού. Εξετάστε τη θέση του rack σε σχέση με τις παρακείμενες μονάδες για να διασφαλίσετε ότι μπορείτε να έχετε εύκολη πρόσβαση στις μονάδες I/O κατά τη συντήρηση.
Οι μονάδες εσωτερικού φραγμού I/O και IS γείωσης μπορούν να καταλαμβάνουν οποιαδήποτε θέση rack γενικής χρήσης και μπορούν να βρίσκονται δίπλα σε τυπικούς τύπους μονάδων I/O χωρίς να διακυβεύεται η απαίτηση φυσικού διαχωρισμού 50 mm (2 in) μεταξύ καλωδίωσης πεδίου ασφαλούς και επικίνδυνης περιοχής.
Ακολουθήστε αυτές τις οδηγίες κατά την τοποθέτηση μονάδων I/O:
- Ομαδοποιήστε όλες τις εσωτερικές μονάδες φραγμού I/O σε παρακείμενες θέσεις rack για να απλοποιήσετε την εγκατάσταση.
- Τοποθετήστε τη μονάδα γείωσης IS σε μια θέση βάσης που παρέχει εύκολη πρόσβαση για τακτική διαδικτυακή συντήρηση.
- Εξετάστε τη θέση της μονάδας γείωσης IS σε σχέση με τις παρακείμενες εσωτερικές μονάδες φραγμού I/O και τα διαφράγματα ντουλαπιών.
Εάν σκοπεύετε να εγκαταστήσετε τυπικές μονάδες I/O ή τη μονάδα γείωσης IS μεταξύ ενός ζεύγους εσωτερικών μονάδων I/O με φραγμό, αφήστε τουλάχιστον δύο θέσεις rack, ώστε να έχετε εύκολη πρόσβαση στην τυπική μονάδα γείωσης I/O ή IS χωρίς να ενοχλείτε τις παρακείμενες μονάδες I/O.
Τι είναι η μονάδα γείωσης (γείωσης) εισόδου/εξόδου
Στα βιομηχανικά συστήματα παρακολούθησης, η μονάδα γείωσης I/O (μονάδα I/O γείωσης) είναι μια μονάδα που έχει σχεδιαστεί ειδικά για να χειρίζεται την ασφάλεια γείωσης και απομόνωσης εντός του συστήματος. Η κύρια λειτουργία του δεν είναι η συλλογή σημάτων ή ο έλεγχος εξόδου, αλλά η παροχή ενός ασφαλούς και σταθερού εγγενώς ασφαλούς σημείου γείωσης και θωράκισης για ολόκληρο το σύστημα και τις εσωτερικές μονάδες απομόνωσης.
Στα συστήματα της σειράς 3500, οι μονάδες με εσωτερική απομόνωση (Internal Barriers) πρέπει να συνδυαστούν με συγκεκριμένες μονάδες γείωσης για να διασφαλιστεί ότι το συνολικό επίπεδο αντιεκρηκτικής προστασίας{1} ή εγγενώς ασφαλές του συστήματος πληροί τις απαιτήσεις των βιομηχανικών χώρων. 3500/04 136719-01 εμπόδια στο σύστημα.
Οδηγίες επιλογής
| 3500/04-AA-BB | |
| A: I/O Τύπος μονάδας: Μονάδα γείωσης | |
| 0 1 | Μονάδα I/O γείωσης |
| Β: Έγκριση Φορέα | |
| 0 0 | Κανένας |
| 0 1 | Hazloc της Βόρειας Αμερικής |
| 0 2 | Multi (CSA, ATEX, IECEx) |
| Ανταλλακτικά | |
| 136719-01 | Μονάδα I/O γείωσης |
| 138257-01 | Μπροστινός πίνακας μονάδας γείωσης |
| 135473-01 | 3500/25 I/O Module με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
| 135489-01 | Μονάδα εισόδου/εξόδου 3500/42, /70, /72 με εσωτερικά εμπόδια (4 κανάλια prox/accel) και εσωτερικούς τερματισμούς |
| 135489-02 | 3500/42, /70 I/O Module με εσωτερικά εμπόδια (2 prox/accel + 2 κανάλια Velomitor) και εσωτερικούς τερματισμούς |
| 135489-03 | 3500/42, /70 Μονάδα I/O με εσωτερικά εμπόδια (4 κανάλια Velomotor) και εσωτερικούς τερματισμούς |
| 135489-04 | 3500/40 I/O Module με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
| 136703-01 | 3500/50 I/O Module με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
| 136711-01 | 3500/60 I/O Module με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
| 136711-02 | 3500/61 I/O Module με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
| 137110-01 | Μονάδα εισόδου/εξόδου 3500/62 με εσωτερικά εμπόδια και εσωτερικούς τερματισμούς |
Οδηγός εγκατάστασης και διαμόρφωσης
Η εγκατάσταση και η διαμόρφωση του 136719-01 περιλαμβάνει σχεδιασμό συστήματος, διάταξη ραφιών, ηλεκτρική καλωδίωση και θέματα ασφάλειας.
Σχεδιασμός χώρου ραφιών
Το 136719-01 καταλαμβάνει μια συγκεκριμένη θέση υποδοχής I/O στο rack της σειράς 3500. Δεδομένου ότι παρέχει εσωτερική απομόνωση για τη γείωση του συστήματος, η θέση του θα πρέπει να σχεδιαστεί έτσι ώστε οι χειριστές να έχουν εύκολη πρόσβαση σε αυτό για συντήρηση και αντιμετώπιση προβλημάτων.
Απαιτήσεις σύνδεσης και απομόνωσης
Για μονάδες με εσωτερικά εμπόδια, πρέπει να χρησιμοποιούνται σε συνδυασμό με τη μονάδα γείωσης 136719-01 για να διασφαλιστεί η ακεραιότητα του κυκλώματος απομόνωσης. Το καλώδιο γείωσης πρέπει να τοποθετηθεί σύμφωνα με τα βιομηχανικά ηλεκτρικά πρότυπα και να ακολουθεί τη μέθοδο καλωδίωσης γείωσης που καθορίζεται από την τοποθεσία για να αποφευχθεί ο σχηματισμός περιττών βρόχων γείωσης.
Συνδέστε στο περιφερειακό σύστημα
136719-01 Δεν επικοινωνεί απευθείας με συστήματα όπως το DCS ή το SCADA, αλλά τα χαρακτηριστικά γείωσης του επηρεάζουν τη σταθερότητα της απόκτησης και μετάδοσης δεδομένων εντός της συνολικής αρχιτεκτονικής του συστήματος. Επομένως, στο σχεδιασμό της αρχιτεκτονικής, θα πρέπει να δοθεί προσοχή στη σωστή διάταξη των μονάδων απομόνωσης, των διαδρομών γείωσης και του συστήματος ελέγχου.
Στρατηγική αναβάθμισης και αντικατάστασης
Με τις μεταβαλλόμενες απαιτήσεις της παρακολούθησης βιομηχανικών χώρων, μερικές φορές μπορεί να χρειαστεί να αναβαθμίσετε τη μονάδα απομόνωσης ή ολόκληρη την αρχιτεκτονική του συστήματος. Κατά τη διαδικασία αναβάθμισης, είναι απαραίτητο να διασφαλιστεί η συμβατότητα της μονάδας 136719-01 με τα νέα εξαρτήματα και να τηρούνται οι πιο πρόσφατες προδιαγραφές εγκατάστασης και οι οδηγίες ασφαλείας που παρέχονται από τον κατασκευαστή.
