Μονάδα διεπαφής λήψης δεδομένων BENTLY NEVADA ADRE 208/P

Η μονάδα διεπαφής λήψης δεδομένων ADRE 208/P είναι ένα φορητό σύστημα για τη λήψη δεδομένων μηχανημάτων πολλαπλών-καναλιών (έως 16). Είναι ένα εξαιρετικά ευέλικτο σύστημα, που ενσωματώνει τα χαρακτηριστικά και τις δυνατότητες των παλμογράφων, των αναλυτών φάσματος, των φίλτρων και των οργάνων εγγραφής.

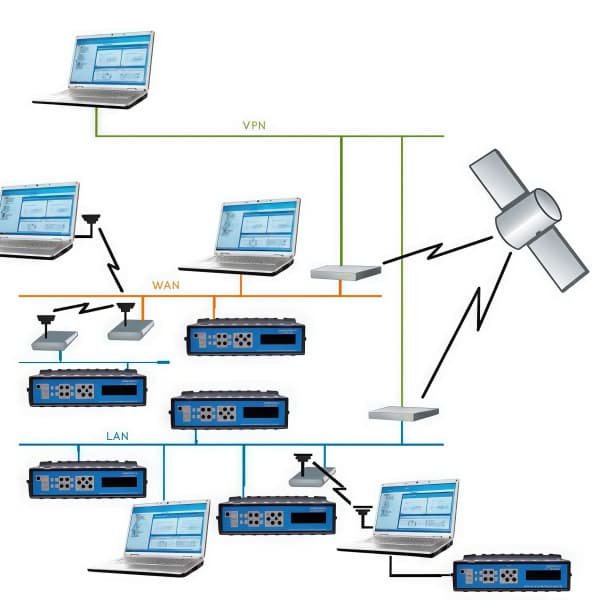

Μονάδα διεπαφής απόκτησης δεδομένων, συντομογραφία DAIU. Μεταξύ αυτών, το σύστημα ADRE (Automated Diagnostics for Rotating Equipment) έχει σχεδιαστεί ως μια φορητή πλατφόρμα συλλογής μηχανικών δεδομένων και διαγνωστικής ανάλυσης που μπορεί απευθείας να συλλέξει, να αναλύσει και να αξιολογήσει την κατάσταση μηχανικής υγείας στον ιστότοπο.

Η μονάδα διεπαφής λήψης δεδομένων ADRE 208/P για Windows έχει σχεδιαστεί ειδικά για τη λήψη δεδομένων από μηχανήματα. Όταν χρησιμοποιείτε τη δυνατότητα εμφάνισης{2}}του συστήματος σε πραγματικό χρόνο, τα δεδομένα παρουσιάζονται στην οθόνη του υπολογιστή καθώς καταγράφονται.

Η μονάδα διασύνδεσης λήψης δεδομένων BENTLY NEVADA ADRE 208/P μπορεί να λειτουργήσει χρησιμοποιώντας εναλλασσόμενο ρεύμα ή τροφοδοσία μπαταρίας και είναι πλήρως φορητή, επιτρέποντας άνετη λειτουργία σε βάσεις δοκιμών ή σε εγκαταστάσεις μηχανημάτων. Είναι εξαιρετικά παραμετροποιήσιμο για να παρέχει υποστήριξη σχεδόν για όλους τους τυπικούς και μη{2}}τύπους εισόδου, συμπεριλαμβανομένων των δυναμικών σημάτων μετατροπέα (όπως αισθητήρες εγγύτητας, μετατροπείς ταχύτητας, επιταχυνσιόμετρα και αισθητήρες δυναμικής πίεσης), στατικά σήματα (όπως μεταβλητές διεργασίας από πομπούς) και Keyphasor ή άλλα σήματα εισόδου ταχύτητας.

1. Επιθεώρηση και σύνδεση εξοπλισμού:
Κύριο σώμα εξοπλισμού: Η διεπαφή λήψης δεδομένων πολλαπλών καναλιών ADRE 2800/P (DAIU) είναι άθικτη και δεν έχει καταστραφεί.
Υπολογιστής: Προετοιμάστε έναν φορητό/επιτραπέζιο υπολογιστή με εγκατεστημένο το λογισμικό ADRE for Windows® (για λήψη δεδομένων, εμφάνιση και ανάλυση).
Καλώδια σύνδεσης: Καλώδια παράλληλης διασύνδεσης, καλώδια αισθητήρων, καλώδια Keyphasor (είσοδος ταχύτητας/ταχύτητας περιστροφής) κ.λπ.
Αισθητήρες: Όπως αισθητήρες εγγύτητας, επιταχυνσιόμετρα, αισθητήρες ταχύτητας κ.λπ.
Τροφοδοτικό: Το τροφοδοτικό εναλλασσόμενου ρεύματος ή η ενσωματωμένη-μπαταρία εξασφαλίζει τροφοδοσία για το DAUI.

2. Σύνδεση DAIU στον υπολογιστή:
Συνδέστε την παράλληλη θύρα του ADRE 2800/P στην παράλληλη διεπαφή του φορητού υπολογιστή/επιτραπέζιου υπολογιστή. Γενικά, χρησιμοποιήστε τη Βελτιωμένη παράλληλη θύρα (EPP) και βεβαιωθείτε ότι οι ρυθμίσεις παράλληλης θύρας στο BIOS της μητρικής πλακέτας έχουν οριστεί σε λειτουργία EPP.
Επιβεβαίωση σύνδεσης ρεύματος: Το τροφοδοτικό εναλλασσόμενου ρεύματος ή η μπαταρία πρέπει να είναι σωστά τοποθετημένο και ενεργοποιημένο.
Συνδέστε τους αισθητήρες πεδίου στις θύρες εισόδου σήματος DAIU σύμφωνα με τις απαιτήσεις του έργου. Κάθε κανάλι αντιστοιχεί σε μια είσοδο φυσικού σήματος. Υποστηρίζονται τόσο δυναμικά σήματα (δόνηση, ταχύτητα, μετατόπιση) όσο και στατικά σήματα (μεταβλητές διεργασίας).

3. Εκκίνηση λογισμικού και διαμόρφωση συστήματος:
Αφού ολοκληρώσετε όλες τις καλωδιώσεις, ενεργοποιήστε την τροφοδοσία DAIU.
Εκκινήστε το λογισμικό ADRE για Windows®.
Επιλέξτε τη βάση δεδομένων που δημιουργήθηκε.
Αφού επιβεβαιώσετε ότι η είσοδος του σήματος είναι κανονική, πατήστε το κουμπί "Συλλογή/Εγγραφή" στο λογισμικό για να ξεκινήσει η συλλογή. Το σύστημα συλλέγει δεδομένα στο παρασκήνιο ενώ εμφανίζει-γραφήματα ανάλυσης πραγματικού χρόνου.
