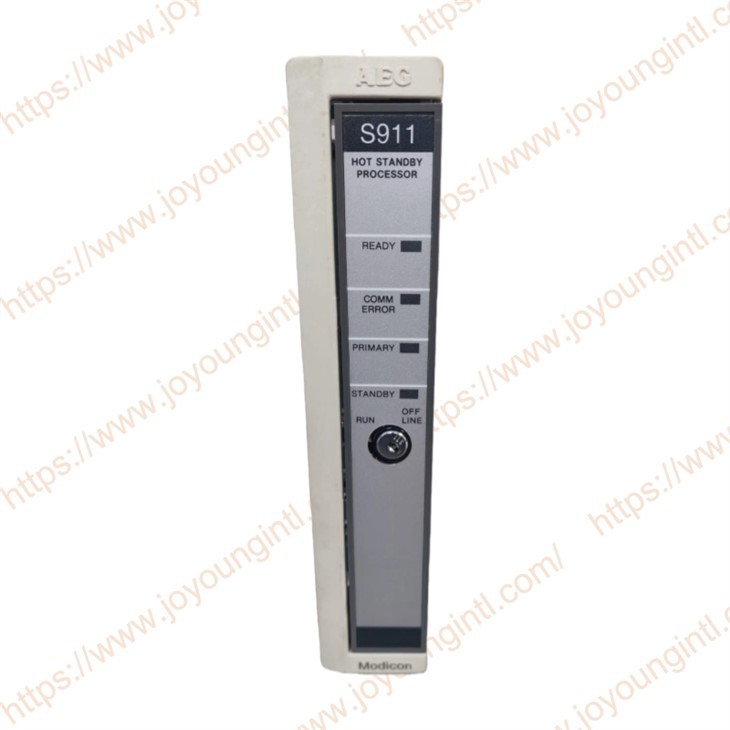

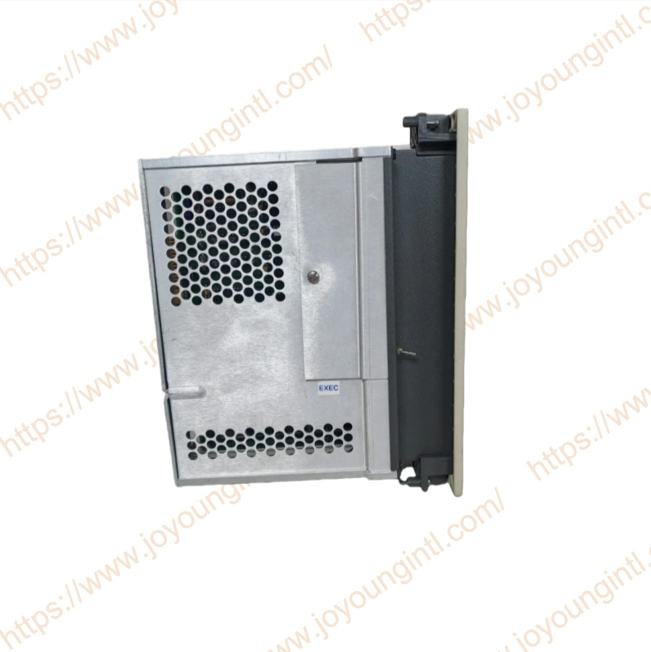

Μονάδα επεξεργαστή AS-S911-801 Modicon Remote I/O

Το AS -S911-801 είναι μια μονάδα επεξεργαστή απομακρυσμένου I/O για συστήματα PLC της σειράς Modicon 984, ειδικά σχεδιασμένη για αξιόπιστα περιβάλλοντα βιομηχανικού ελέγχου. Δεν μπορεί μόνο να διαχειριστεί δεδομένα απομακρυσμένων I/O, αλλά και να υποστηρίξει τη λειτουργία Hot Standby, η οποία αναλαμβάνει αυτόματα τις εργασίες ελέγχου όταν ο κύριος επεξεργαστής αποτυγχάνει να εξασφαλίσει τη συνεχή λειτουργία του συστήματος.

1. Συλλογή και επεξεργασία δεδομένων

Λήψη σήματος: Η μονάδα επεξεργαστή I/O AS-S911-801 λαμβάνει ψηφιακά ή αναλογικά σήματα από απομακρυσμένους αισθητήρες και συσκευές πεδίου μέσω του backplane ή ενός αποκλειστικού απομακρυσμένου διαύλου επικοινωνίας I/O.

Αποθήκευση εισόδου: Τα λαμβανόμενα σήματα αποθηκεύονται πρώτα στην εσωτερική προσωρινή μνήμη εισόδου της μονάδας για να διασφαλιστεί ότι τα δεδομένα δεν θα χαθούν κατά τη διάρκεια καθυστερήσεων επικοινωνίας ή παροδικών αλλαγών.

Μετατροπή μορφής δεδομένων: Η μονάδα επεξεργαστή I/O AS-S911-8011 μετατρέπει την τάση, το ρεύμα ή την κατάσταση μεταγωγής του επιτόπιου εξοπλισμού σε μια εσωτερική μορφή δεδομένων αναγνωρίσιμη από το Modicon PLC.

Δείκτης κατάστασης: Κάθε σήμα εισόδου θα συνοδεύεται από μια χρονική σήμανση και έναν δείκτη κατάστασης, οι οποίοι χρησιμοποιούνται για μετέπειτα επεξεργασία και συγχρονισμό με τη μονάδα hot standby.

2. Διαβίβαση και Επικοινωνία Δεδομένων

Περιοδική σάρωση: Η μονάδα επεξεργαστή εισόδου/εξόδου AS-S911-801 μεταδίδει τα δεδομένα εισόδου στην κύρια CPU ή στην κεντρική CPU σε κατάσταση αναμονής σύμφωνα με τον προκαθορισμένο κύκλο σάρωσης. Ο κύκλος σάρωσης είναι συνήθως από δεκάδες χιλιοστά του δευτερολέπτου έως εκατοντάδες χιλιοστά του δευτερολέπτου και μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του συστήματος.

Επικοινωνία διαύλου: Η απομακρυσμένη μονάδα I/O επικοινωνεί με την CPU μέσω του backplane συστήματος Modicon 984 ή ενός αποκλειστικού διαύλου δεδομένων και υιοθετούνται πρωτόκολλα για τη διασφάλιση της ακεραιότητας των δεδομένων.

Επιβεβαίωση κατάστασης: Μετά τη λήψη των δεδομένων, η κύρια CPU θα επιστρέψει ένα σήμα επιβεβαίωσης στη μονάδα για να διασφαλίσει την αξιόπιστη άφιξη των δεδομένων.

Ανίχνευση σφάλματος: Η μονάδα επεξεργαστή εισόδου/εξόδου AS-S911-801 παρακολουθεί εσωτερικά την κατάσταση επικοινωνίας, συμπεριλαμβανομένου του ελέγχου CRC και της επισήμανσης ανωμαλίας σήματος, για να διασφαλίσει την ακριβή και αξιόπιστη μετάδοση δεδομένων.

3. Εντολές εξόδου και ελέγχου δεδομένων

Λήψη εντολών εξόδου: Η μονάδα λαμβάνει εντολές ελέγχου που εκδίδονται από την κύρια CPU ή την κεντρική μονάδα αναμονής, η οποία μπορεί να είναι ψηφιακή έξοδος ή αναλογική έξοδος.

Προσωρινή μνήμη εντολών: Οι εντολές εξόδου αποθηκεύονται στην προσωρινή μνήμη της μονάδας και εκτελούνται αφού ολοκληρωθεί ο κύκλος συγχρονισμού του σήματος ή εκπληρωθεί η συνθήκη ενεργοποίησης.

Εκτέλεση σήματος: Η μονάδα μετατρέπει τις εντολές ελέγχου σε σήματα αναγνωρίσιμα από συσκευές-στο χώρο, όπως διακόπτες ρελέ, εκκίνηση και διακοπή κινητήρα, ρυθμίσεις θέσης βαλβίδας κ.λπ.

Ανατροφοδότηση και επιστροφή: Η κατάσταση μετά την εκτέλεση θα-συλλεχθεί ξανά από τη μονάδα και θα επιστραφεί στην CPU για έλεγχο κλειστού-βρόχου και παρακολούθηση κατάστασης.

4. Επεξεργασία δεδομένων κάτω από τη μονάδα hot standby

Συγχρονισμός κατάστασης: Σε ένα πλεονάζον σύστημα, η απομακρυσμένη κατάσταση I/O του κύριου επεξεργαστή αναπαράγεται σε πραγματικό χρόνο στη θερμή αναμονή CPU όπου βρίσκεται η μονάδα AS-S911-801.

Κατοπτρισμός δεδομένων: Η μονάδα επεξεργασίας I/O AS-S911-801 θα διατηρήσει τα κατοπτρισμένα δεδομένα εισόδου, εξόδου και εσωτερικής κρυφής μνήμης, έτσι ώστε η CPU σε κατάσταση αναμονής να μπορεί να αναλάβει αμέσως όταν η κύρια CPU αποτύχει.

Γρήγορη εναλλαγή: Η μονάδα hot standby διασφαλίζει τη συνέπεια των δεδομένων. Κατά τη διαδικασία μεταγωγής, τα σήματα εισόδου δεν θα χαθούν και ο έλεγχος εξόδου δεν θα διακοπεί.

5. Σύνοψη της λογικής εσωτερικής επεξεργασίας

Συλλογή → Λάβετε ακατέργαστα δεδομένα από απομακρυσμένες συσκευές εισόδου/εξόδου και αποθηκεύστε τα στο buffer.

Μετατροπή → Τυποποιήστε το σήμα σε μορφή δεδομένων που αναγνωρίζεται εσωτερικά από το PLC.

Μετάδοση → Αποστέλλεται περιοδικά στην CPU μέσω του backplane ή του διαύλου, ενώ η ανίχνευση και η επιβεβαίωση σφαλμάτων εκτελούνται ταυτόχρονα.

Εκτελέστε → Λήψη εντολών εξόδου και μετατροπή τους σε-σήματα ενεργειών στον ιστότοπο.

Συγχρονισμός και Πλεονασμός → Η μονάδα hot standby διατηρεί τον κατοπτρισμό δεδομένων, επιτρέποντας γρήγορη και απρόσκοπτη εναλλαγή.
