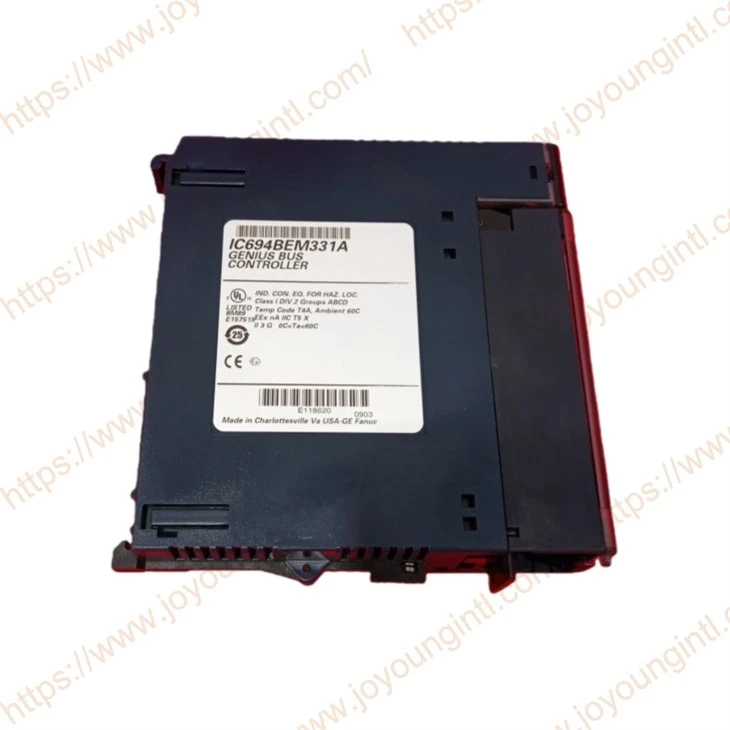

GE FANUC IC694BEM331 GENIUS BUS CONTROLER

Το IC694BEM331 είναι ένας ελεγκτής διαύλου Genius. Μπορεί να δημιουργήσει επικοινωνία με έως και 31 συσκευές Genius I/O και στο σύστημα RX3i μπορούν να εγκατασταθούν ταυτόχρονα έως και 8 από αυτές τις μονάδες. Εκτός από τη σύνδεση με μονάδες της σειράς Genius, μπορεί επίσης να επικοινωνεί με rack I/O σειράς 90-70, σταθμούς I/O ελέγχου πεδίου, οθόνες χειρός Genius και πολλαπλούς κεντρικούς υπολογιστές. Υποστηρίζει μεθόδους επικοινωνίας τόσο καθολικών δεδομένων όσο και πακέτων δεδομένων και είναι συμβατό με διαφορετικές λογικές αλληλεπίδρασης δεδομένων βιομηχανικού ελέγχου.

Τα κύρια χαρακτηριστικά του IC694BEM331

Η μονάδα είναι εξοπλισμένη με δύο ενδεικτικές λυχνίες στον μπροστινό πίνακα, οι οποίες είναι OK και COM.

Η φωτεινή ένδειξη OK θα παραμείνει αναμμένη όταν ολοκληρωθεί επιτυχώς το διαγνωστικό ενεργοποίησης- για να δείξει ότι η μονάδα λειτουργεί σωστά. Η επικοινωνία είναι κανονική όταν είναι αναμμένη η λυχνία COM.

Η λυχνία αναβοσβήνει για να υποδείξει προσωρινά σφάλματα και σβήνει για να υποδείξει σφάλματα διαύλου ή την αποτυχία λήψης της διαμόρφωσης της CPU, βοηθώντας έτσι τον χρήστη στην αντιμετώπιση προβλημάτων.

Οι συσκευές που είναι συνδεδεμένες στο δίαυλο Genius θα αναφέρουν αυτόματα σφάλματα, προειδοποιήσεις και άλλες πληροφορίες σε αυτήν την ενότητα για να βελτιώσουν τον εντοπισμό σφαλμάτων. Οι διαγνωστικές πληροφορίες θα αποθηκευτούν στη μονάδα και στη συνέχεια θα ανακτηθούν αυτόματα από την CPU.

Το λογισμικό προγραμματισμού επιτρέπει την εμφάνιση ορισμένων αστοχιών στον πίνακα αστοχιών για να επιτρέπει στο προσωπικό να εντοπίζει και να επιλύει εύκολα βλάβες επικοινωνίας και εξοπλισμού.

Η ρύθμιση είναι απλή. Οι παράμετροι μπορούν να ρυθμιστούν με το Proficy Machine Edition. Δεν απαιτείται να εκτελέσετε σύνθετο εντοπισμό σφαλμάτων υλικού. Το υλικολογισμικό μπορεί επίσης να ενημερωθεί και η κατάσταση μπορεί να ελεγχθεί εξ αποστάσεως, επομένως δεν θα χρειάζεται να αφαιρείτε τα δομοστοιχεία συχνά. Αυτό μειώνει το χρόνο και το κόστος.

Ο δίαυλος πρέπει να τερματίζεται και στα δύο άκρα με τη χαρακτηριστική του σύνθετη αντίσταση. Η λίστα των κατάλληλων τύπων καλωδίων στο Εγχειρίδιο χρήστη Genius I/O System and Communications περιλαμβάνει τις απαιτήσεις τερματισμού για κάθε τύπο καλωδίου. Εάν ο ελεγκτής διαύλου βρίσκεται στο τέλος του διαύλου, εγκαταστήστε μια αντίσταση της κατάλληλης σύνθετης αντίστασης στους ακροδέκτες Serial 1 και Serial 2 όπως φαίνεται παρακάτω.

Εάν χρειάζεται να εγκαταστήσετε την αντίσταση τερματισμού σε διαφορετικούς ακροδέκτες από αυτούς που χρησιμοποιούνται για τα καλώδια σήματος, συνδέστε τα καλώδια βραχυκυκλωτήρα μεταξύ των ακροδεκτών του καλωδίου σήματος και των ακροδεκτών της αντίστασης για να αποτρέψετε την ατερμάτωση του διαύλου εάν αφαιρεθεί η διάταξη ακροδεκτών. Εάν δεν το κάνετε αυτό, θα διαταραχθεί ολόκληρο το λεωφορείο κάθε φορά που αφαιρείται η πρόσοψη.
