IC695ACC400είναι μια μονάδα ενεργειακών πακέτων για την πλατφόρμα GE PACSystem RX3i. Χρησιμοποιείται κυρίως για την παροχή ρεύματος σε μονάδες ελεγκτή όπως το CPE305 και το CPE310 όταν είναι απενεργοποιημένο, επιτρέποντας στην CPU να μεταφέρει τα περιεχόμενα της μνήμης τυχαίας πρόσβασης (RAM) σε μη{4}}αστατική μνήμη (Flash), αποτρέποντας τη άσκοπη διαγραφή προγραμμάτων και δεδομένων χρήστη, βελτιώνοντας τη διαθεσιμότητα του συστήματος και μειώνοντας το χρόνο διακοπής λειτουργίας. Είναι ειδικά σχεδιασμένο για χρήση με τους CPU GE RX3i CPE302, CPU GE RX3i CPE305 και CPU GE RX3i CPE310.
Τεχνικές Προδιαγραφές
Κατασκευή
GE
Μοντέλο
IC695ACC400
Αριθμός ανταλλακτικού
IC695ACC400-AA
IC695ACC400-CA
Περιγραφή
Ενεργειακό πακέτο συστήματος Rx3i PAC
Προέλευση
ΗΠΑ
Διάσταση
14*12*3 εκ
Βάρος
0,2 κιλά
Λεπτομέρειες προϊόντος
Το PACSystems* RX3iIC695ACC400Το Energy Pack προορίζεται για χρήση με έναν από τους ακόλουθους επεξεργαστές RX3i: CPE302, CPE305 ή CPE310. Δεν είναι συμβατό με καμία άλλη CPU.
Σε περίπτωση απώλειας ισχύος του συστήματος, το Energy Pack διατηρεί την ισχύ για αρκετό καιρό ώστε η CPU να εγγράψει τα περιεχόμενα της μνήμης χρήστη σε μη-μη πτητική μνήμη αποθήκευσης (flash).
Το Energy Pack είναι τοποθετημένο στην αριστερή πλευρά μιας μονάδας RX3i και συνδέεται με την CPU χρησιμοποιώντας το καλώδιο IC695CBL001. Ενώ το σύστημα είναι ενεργοποιημένο, το Energy Pack φορτίζει από τη ράγα RX3i 24 Vdc μέσω του καλωδίου I695CBL001 που συνδέει τη CPU με το Energy Pack. Το Energy Pack είναι συμβατό με την Οδηγία RoHS 2011/65/ΕΕ της ΕΕ χρησιμοποιώντας τις ακόλουθες εξαιρέσεις που προσδιορίζονται στο Παράρτημα: 7(α), 7(γ)-I και III.
Πληροφορίες παραγγελίας:
RX3i CPU Energy Pack IC695ACC400
Καλώδιο Energy Pack, 3 πόδια (0,91 m) IC695CBL001
Εγκατάσταση
Πώς να χρησιμοποιήσετε τη μονάδα IC695ACC400 Energy Pack

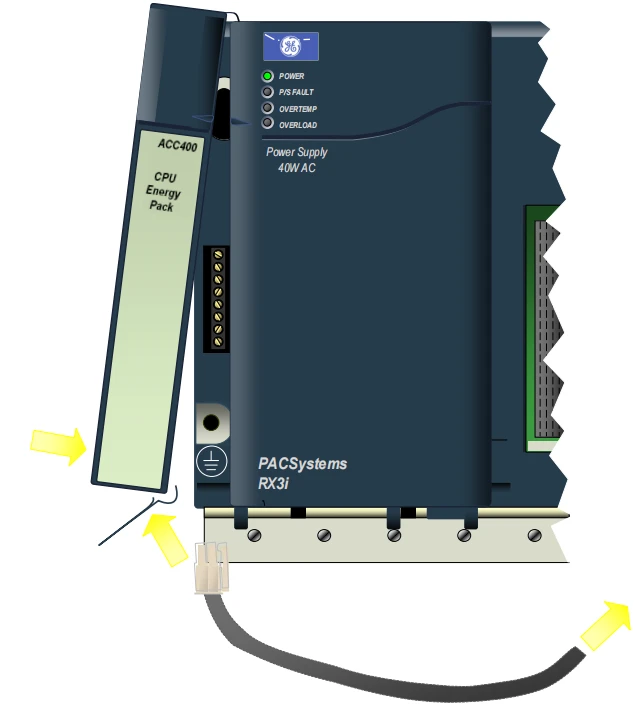

ΟIC695ACC400Το Energy Pack είναι τοποθετημένο στην αριστερή πλευρά μιας μονάδας RX3i. Για να αποφύγετε την πρόσληψη μιας υποδοχής backplane, θα πρέπει να τοποθετηθεί στη μονάδα (συνήθως τροφοδοτικό) στην υποδοχή 0 του rack. Συνδέεται στην CPU με καλώδιο IC695CBL001.
Λάβετε υπόψη ότι, όταν είναι τοποθετημένο σε μια μονάδα στην υποδοχή 0, το Energy Pack θα εκτείνεται περίπου 13 mm (0,5") πέρα από την αριστερή πλευρά του backplane.
Για να εγκαταστήσετε το Energy Pack:
1. Συνδέστε τα επάνω άγκιστρα στερέωσης στο πλαίσιο της μονάδας Energy Pack όπως φαίνεται στην Εικόνα 3.
2. Περιστρέψτε το κάτω μέρος του Energy Pack στη θέση του, συνδέοντας τα κάτω άγκιστρα. Το μάνδαλο θα ασφαλίσει στη θέση του.
3. Συνδέστε το καλώδιο IC695CBL001 από την υποδοχή στο κάτω μέρος του Energy Pack (Εικόνα 2) στην αντίστοιχη υποδοχή στο κάτω μέρος της CPU.
Όταν το Energy Pack τροφοδοτείται για πρώτη φορά ή βρίσκεται σε ένα σύστημα που έχει απενεργοποιηθεί αρκετά για να αποφορτιστεί πλήρως το Energy Pack, μπορεί να χρειαστούν μερικά δευτερόλεπτα για να φορτιστεί στο επίπεδο λειτουργίας του. Το Energy Pack θα αναφέρει μια κατάσταση φόρτισης στην CPU κατά τη διάρκεια αυτής της περιόδου.
Το Energy Pack παρέχει τις ακόλουθες πληροφορίες κατάστασης στην CPU, τις οποίες χρησιμοποιεί η CPU για τη δημιουργία ενδείξεων LED και μηνυμάτων σφάλματος.
Σημειώσεις και Προτάσεις Συντήρησης
Για παράταση της διάρκειας ζωής τουIC695ACC400και διασφαλίστε τη σταθερή λειτουργία του συστήματος, ακολουθήστε τις ακόλουθες προτάσεις:
1. Ελέγχετε τακτικά την κατάσταση των μονάδων Παρόλο που το Energy Pack μπορεί να φορτίζει αυτόματα, εξακολουθεί να είναι πολύ σημαντικό να γίνεται τακτική διάγνωση και παρακολούθηση της κατάστασής του μέσω του συστήματος PLC. Ειδικά στις ακόλουθες περιπτώσεις: ✔ Σε περιπτώσεις όπου το σύστημα αντιμετωπίζει συχνά διακοπές ρεύματος. ✔ Σε περιβάλλοντα με υψηλές θερμοκρασίες ή σημαντικούς κραδασμούς. ✔ Πριν την επανεκκίνηση μετά από μακρά περίοδο αδράνειας. Οι διαγνωστικοί έλεγχοι μπορούν να αποτρέψουν αποτυχίες εγγραφής δεδομένων που προκαλούνται από μείωση της χωρητικότητας του Energy Pack.
2. Η θερμοκρασία του περιβάλλοντος επηρεάζει τη διάρκεια ζωής Το τυπικό εύρος θερμοκρασίας λειτουργίας του Energy Pack είναι 0 μοίρες έως 60 μοίρες. Σε περιβάλλοντα με υψηλότερες θερμοκρασίες, η διάρκεια ζωής του μπορεί να μειωθεί. Πρόταση:
Αποφύγετε την τοποθέτηση της μονάδας σε περιβάλλον υψηλής- θερμοκρασίας. Διατηρήστε καλό αερισμό στον πίνακα ελέγχου ή εγκαταστήστε εγκαταστάσεις ψύξης. Αποτρέψτε τη λειτουργία της μονάδας σε περιβάλλον υψηλής-θερμοκρασίας και υψηλής- υγρασίας για μεγάλο χρονικό διάστημα.
