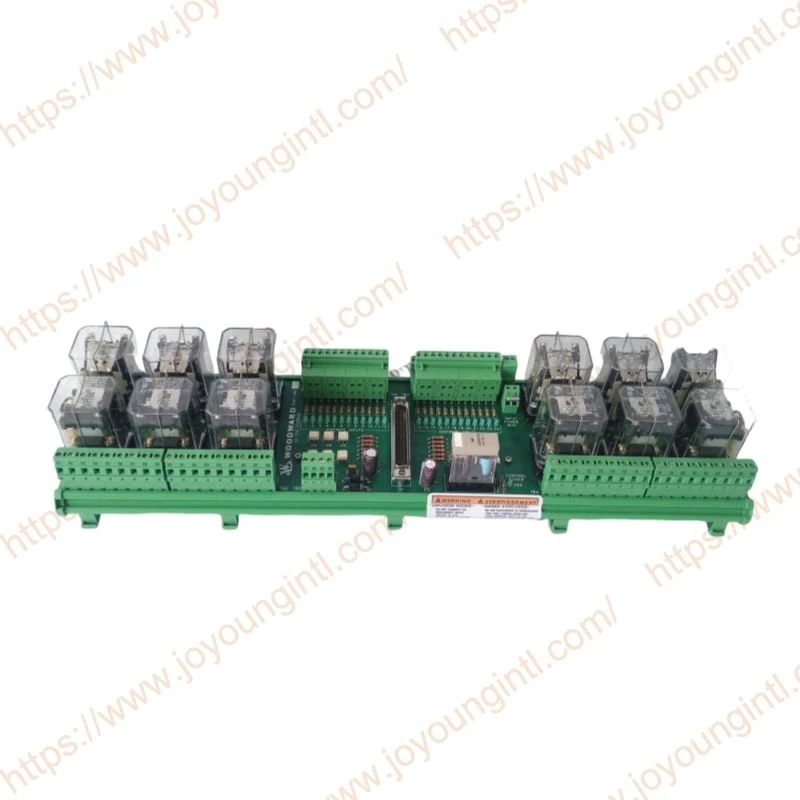

WOODWARD 5441-693 HD DISCRETE I/O FTM

Το 5441-693 είναι μια μονάδα τερματικού πεδίου διακριτής εισόδου/εξόδου (Discrete I/O) ειδικά σχεδιασμένη για συστήματα ελέγχου βιομηχανικού αυτοματισμού. Παράγεται από τον Αμερικανό κατασκευαστή Woodward και χρησιμοποιείται για τη σύνδεση σημάτων ποσότητας μεταγωγής επιτόπου με το σύστημα ελέγχου. Μεταδίδει ψηφιακά (διακριτά) σήματα εισόδου από αισθητήρες, διακόπτες, συσκευές ορίου κ.λπ., στον ελεγκτή και πραγματοποιεί τον έλεγχο συσκευών όπως ενεργοποιητές, κινητήρες και φώτα μέσω των ρελέ μέσα στη μονάδα.

Η μονάδα βιομηχανικού αυτοματισμού Woodward 5441-693 διακριτής μονάδας I/O (Discrete Input/Output)/ τερματική μονάδα πεδίου χρησιμοποιείται κυρίως για:
Επεκτείνετε τον αριθμό των καναλιών I/O στο σύστημα ελέγχου.
Παρέχετε αξιόπιστη διακριτή λήψη σήματος και έξοδο ελέγχου.
Εκτέλεση της λογικής ελέγχου βιομηχανικού χώρου.
Επικοινωνήστε και αλληλεπιδράστε με κεντρικούς υπολογιστές όπως το PLC/DCS.

Η μονάδα WOODWARD 5441-693 είναι κατάλληλη για εφαρμογή στα ακόλουθα συγκεκριμένα βιομηχανικά σενάρια:

Σύστημα ελέγχου βιομηχανικού αυτοματισμού: χρησιμοποιείται για διασύνδεση με διάφορους αισθητήρες και ενεργοποιητές για την επίτευξη αυτόματου ελέγχου

Σύστημα ισχύος: χρησιμοποιείται για τον έλεγχο του στροβίλου ή της γεννήτριας σε σταθμούς ηλεκτροπαραγωγής

Βιομηχανία πετρελαίου και φυσικού αερίου: χρησιμοποιείται για έλεγχο διεργασιών, όπως συστήματα γεωτρήσεων και αγωγών

Χημική βιομηχανία: χρησιμοποιείται για τη ρύθμιση χημικών αντιδράσεων ή διεργασιών ρευστών που απαιτούν ακριβή έλεγχο

Έλεγχος αντλίας και ανεμιστήρα: χρησιμοποιείται για τον ακριβή έλεγχο της λειτουργίας των αντλιών και των ανεμιστήρων

Έλεγχος μεταφορέων: χρησιμοποιείται για τον ακριβή έλεγχο και τη διαχείριση των μεταφορέων

Προφυλάξεις εγκατάστασης:
Λεπτομέρειες σύνδεσης
Διαμορφώστε σωστά το τροφοδοτικό 24 VDC.
Τα κανάλια εισόδου είναι καλωδιωμένα σύμφωνα με τις προδιαγραφές καλωδίωσης για-αισθητήρες στον ιστότοπο.
Οι ακροδέκτες του ρελέ εξόδου συνδέονται με τους κινητήρες/ενεργοποιητές και άλλες συσκευές σύμφωνα με τις απαιτήσεις φορτίου.
Το καλώδιο γείωσης και το καλώδιο θωράκισης θα πρέπει να είναι σωστά γειωμένα για να βελτιωθεί η ικανότητα κατά των παρεμβολών-.
2. Επικοινωνιακή Σύνδεση
Εάν χρησιμοποιείτε μεθόδους επικοινωνίας όπως το RS-485, είναι απαραίτητο να διασφαλίσετε τη σωστή σύνδεση των γραμμών διαφορικού A/B.
Κατά τη διαμόρφωση πρωτοκόλλων όπως το Modbus RTU, δώστε προσοχή στις ρυθμίσεις διεύθυνσης και ρυθμού baud.
Ο ελεγκτής ανώτερου-επιπέδου (PLC/DCS) πρέπει να προσδιορίζει με ακρίβεια τις παραμέτρους επικοινωνίας των μονάδων.

Διάγραμμα κυκλώματος:

24 VDC (+) --------- (Τερματικά εισόδου IN1 ... IN24)
└─ Σε αισθητήρα πεδίου / Διακόπτης ──────────┐
└─── 0 VDC (PLC 0 V / Γείωση)

*Το άκρο εισόδου υιοθετεί μια είσοδο οπτικής απομόνωσης, η οποία μπορεί να συλλέξει σήματα 24 V από διακόπτες, αισθητήρες εγγύτητας, διακόπτες ορίου κ.λπ.
*Η κοινή γείωση εισόδου συνδέεται συνήθως με την αρνητική πλευρά του φορτίου 0V του PLC.

Καλωδίωση εξόδου ρελέ:

Τροφοδοσία 24 VDC (+) ─── στο ρελέ Κοινό (C)
                                        │
Ρελέ NO ──── Φορτίο (όπως λαμπτήρες, πηνία επαφής)
                                        │
Επιστροφή φορτίου ─── 0 VDC

*Ο ακροδέκτης εξόδου του ρελέ είναι μια ελεύθερη επαφή και απαιτείται εξωτερική παροχή ρεύματος για την παροχή ρεύματος στο φορτίο.
*Η έξοδος των ρελέ συνήθως επισημαίνεται ως COM / NO / NC.
*Το "Φορτίο" μπορεί να αναφέρεται σε δείκτες, ηλεκτρομαγνητικές βαλβίδες, πηνία κ.λπ.
