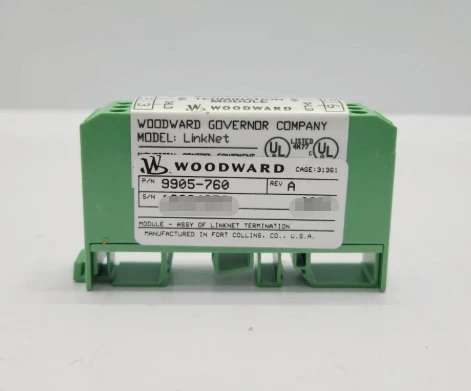

WOODWARD 9905-760 ASSYOF LINKNET TERMINATION



Ενότητα WOODWARD 9905-760 LINKNET TERMINATIONδιασφαλίζει ότι όλες οι γεννήτριες φτάνουν σε μια σταθερή γωνία συχνότητας και φάσης πριν από τη σύνδεση στο δίκτυο, αποφεύγοντας έτσι τα ρεύματα υπέρτασης και τη ζημιά του εξοπλισμού. Επιτρέπει τον σύγχρονο έλεγχο και κατανομή φορτίου μεταξύ πολλαπλών γεννητριών ή συστημάτων ισχύος.

Η επιλογή LINKnet παρέχει κατανεμημένες δυνατότητες I/O για το σύστημα ελέγχου MicroNet. Οι μονάδες I/O LINKnet, ενώ είναι πιο αργές και λιγότερο ισχυρές από τις μονάδες I/O του MicroNet, είναι κατάλληλες-για λειτουργίες ελέγχου εκτός του στροβίλου, όπως η αλληλουχία και η παρακολούθηση.

Ένα δίκτυο I/O αποτελείται από μια ενιαία μονάδα ελεγκτή LINKnet 4 Ch, η οποία παρέχει τέσσερις ανεξάρτητους κορμούς δικτύου με έως και 60 μονάδες I/O το καθένα. Οι μονάδες ή οι κόμβοι LINKnet I/O σε κάθε κορμό συνδέονται στη μονάδα ελεγκτή LINKnet μέσω ενός μόνο καλωδίου συνεστραμμένου ζεύγους. Επομένως, μία μονάδα ελεγκτή LINKnet 4Ch μπορεί να διασυνδέεται με έως και 240 μονάδες LINKnet I/O, καθεμία από τις οποίες έχει πολλαπλά κανάλια, μέσω τεσσάρων καλωδίων συνεστραμμένου ζεύγους.



Καθένα από τα τέσσερα κανάλια ή ομάδες στη μονάδα ελεγκτή LINKnet 9905-760 μπορεί να εκτελείται σε διαφορετική ομάδα ρυθμού. Η ομάδα ρυθμού για κάθε κανάλι ορίζεται στο πρόγραμμα εφαρμογής. Η μονάδα ελεγκτή σαρώνει όλους τους κόμβους ασύγχρονα στις ομάδες ρυθμού καναλιών.

Κάθε μονάδα εισόδου/εξόδου LINKnet έχει δύο περιστροφικούς διακόπτες που χρησιμοποιούνται για τον ορισμό της διεύθυνσης δικτύου της. Κατά την εγκατάσταση, αυτοί οι διακόπτες πρέπει να καλούνται έτσι ώστε ο αριθμός της μονάδας I/O, 1-60, να ταιριάζει με τη διεύθυνση δικτύου που έχει οριστεί για αυτήν τη μονάδα I/O στο πρόγραμμα εφαρμογής. Οι μονάδες I/O μπορούν να τοποθετηθούν με οποιαδήποτε σειρά στο δίκτυο και επιτρέπονται κενά στην ακολουθία διευθύνσεων.

Κάθε δίκτυο αποτελείται από ένα κανάλι μιας μονάδας ελεγκτή LINKnet 9905{10}}760 και πολλές μονάδες I/O. Οι μονάδες I/O περιλαμβάνουν μονάδες θερμοστοιχείου, RTD, 4-20 mA και διακριτής εισόδου, καθώς και μονάδες εξόδου 4-20 mA και ρελέ. Όλες οι αναλογικές μονάδες αποτελούνται από έξι κανάλια ανά μονάδα. Η μονάδα εξόδου ρελέ περιέχει οκτώ κανάλια και η μονάδα διακριτής εισόδου έχει 16 κανάλια. Κάθε μονάδα I/O στεγάζεται σε μια πλαστική συσκευασία τύπου μονάδας τερματισμού πεδίου για τοποθέτηση σε ράγα DIN. Οι μονάδες εισόδου/εξόδου LINKnet μπορούν να τοποθετηθούν στον πίνακα ελέγχου ή σε οποιαδήποτε βολική τοποθεσία κοντά στον κύριο μηχανισμό κίνησης που πληροί τις προδιαγραφές θερμοκρασίας και δόνησης. Το σύστημα LINKnet δέχεται την εντατική αντικατάσταση ελαττωματικών κόμβων.



Αρχή λειτουργίας

01

Διαδικασία συγχρονισμού

Συχνότητα ανίχνευσης → Φάση ανίχνευσης → Προσαρμογή εξόδου → Επίτευξη συγχρονισμού → Σύνδεση δικτύου



Η μονάδα 9905-760 συγκρίνει συνεχώς τις διαφορές παραμέτρων μεταξύ της γεννήτριας και του δικτύου και προσαρμόζει αυτόματα:
Ταχύτητα (Συχνότητα) Τάση
Φάση

02

Διαδικασία ελέγχου φορτίου

Ανίχνευση φορτίου → Ανάλυση απαιτήσεων → Προσαρμογή εξόδου → Ισχύς ισορροπίας

Το σύστημα θα προσαρμοστεί ανάλογα με τις αλλαγές στο φορτίο:
Αυξήστε ή μειώστε την ικανότητα παραγωγής ενέργειας
Αποτρέψτε την υπερφόρτωση
Βελτιστοποιήστε την αξιοποίηση της ενέργειας







Q&A



Επαφή:info@htechplc.com

Δεν είναι δυνατός ο συγχρονισμός

 Σφάλμα φάσης
 Σφάλμα ρύθμισης παραμέτρων

Ανώμαλη κατανομή φορτίου

 Δυσλειτουργία αισθητήρα
 Το θέμα των παραμέτρων ελέγχου

Αποτυχία επικοινωνίας

 Αποτυχία δικτύου
 Διεύθυνση σύγκρουσης

Γεννήτρια

παραφορτώνω

 Ανισορροπία κατανομής φορτίου
 Ακατάλληλες παράμετροι ελέγχου





Το προϊόν χρησιμοποιείται σε μονάδες συστήματος DCS, μονάδες PLC, εξοπλισμό παρακολούθησης κραδασμών και διάφορα βιομηχανικά συστήματα ελέγχου. Διαθέτουμε παγκόσμιους πόρους εφοδιαστικής αλυσίδας και προσφέρουμε ανταγωνιστικές τιμές. Η έμπειρη τεχνική ομάδα μας παρέχει άμεση και αποτελεσματική-υποστήριξη υπηρεσιών μετά την πώληση.

Έχετε τη δυνατότητα να προμηθεύετε ανταλλακτικά και να παρέχετε επαγγελματική τεχνική υποστήριξη και να προσφέρετε εγγύηση 12 μηνών.
