Περιγραφή
Τεχνικές παράμετροι
Εισαγωγή προϊόντος

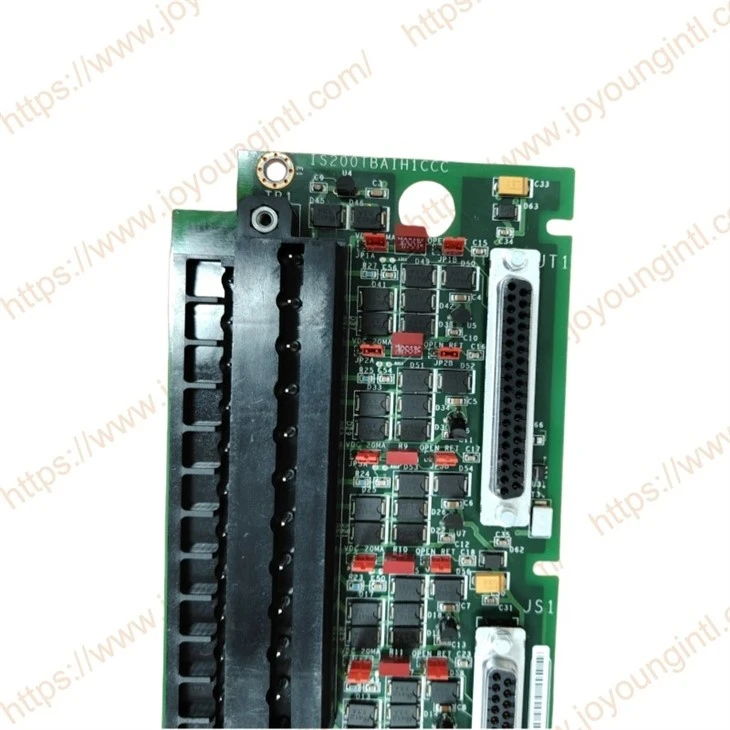

IS200TBAIH1C Αναλογική είσοδος/έξοδος (TBAI) Η πλακέτα τερματικού υποστηρίζει 10 αναλογικές εισόδους και 2 εξόδους. Οι 10 αναλογικές εισόδους φιλοξενούν πομπούς δύο συρμάτων, τριών συρμάτων, τεσσάρων συρμάτων, ή εξωτερικών τροφίμων. Οι αναλογικές εξόδους μπορούν να ρυθμιστούν για 0-20 ma. Οι εισόδους και οι εξόδους διαθέτουν κυκλώματα καταστολής θορύβου για να προστατεύσουν από το θόρυβο της αύξησης και του θορύβου υψηλής συχνότητας. Το TBAI διαθέτει τρεις συνδέσμους PIN για TMR I/O. Το Simplex I/O Redundancy υποστηρίζεται επίσης χρησιμοποιώντας μία μόνο σύνδεση JR1.
Τεχνικές προδιαγραφές
|
Κατασκευή |
General Electric (GE) |
|
Μοντέλο |
IS200TBAIH1C |
| Αριθμός μέρους | IS200TBAIH1CDC & IS200TBAIH1CCC |
|
Περιγραφή |
Αναλογική πλακέτα αναλογικής εισόδου/εξόδου (TBAI)
|
|
Προέλευση |
ΗΠΑ |
|
Διάσταση |
33*12*8cm |
|
Βάρος |
0. 35kg |
Λεπτομέρειες προϊόντος
Με την απόλυση TMR I/O, τα σήματα εισόδου είναι εξαντλημένα για τους τρεις συνδέσμους για τα πακέτα R, S και Ti/O. Οι εξόδους TMR συνδυάζουν το ρεύμα των τριών συνδεδεμένων οδηγών εξόδου και καθορίζουν το συνολικό ρεύμα με μια διακλάδωση μέτρησης. Στη συνέχεια, το TBAI παρουσιάζει το συνολικό σήμα ρεύματος στα πακέτα εισόδου/εξόδου για ρύθμιση στο σημείο ρύθμισης.
IS200TBAIH1CDC & IS200TBAIH1CCC ΕΓΚΑΤΑΣΤΑΣΗ:
Συνδέστε τα καλώδια εισόδου και εξόδου απευθείας σε δύο μπλοκ ακροδεκτών I/O τοποθετημένα στην πλακέτα τερματικού. Κάθε μπλοκ κρατιέται κάτω με δύο βίδες και έχει 24 τερματικά που δέχονται μέχρι #12 καλώδια AWG. Ένα σημείο προσκόλλησης τερματικού ασπίδα βρίσκεται δίπλα σε κάθε τερματικό μπλοκ.
• Αναλογική είσοδος, πομπός δύο συρμάτων
• Αναλογική είσοδος, πομπός τριών συρμάτων
• Αναλογική είσοδος, πομπός τεσσάρων συρμάτων
• Αναλογική είσοδος, εξωτερικά τροφοδοτημένος πομπός
• Αναλογική είσοδος, τάση ± 5 V, ± 10 V DC
• Αναλογική είσοδος, τρέχουσα 4-20 ma
• Αναλογική έξοδος, 0-20 ma

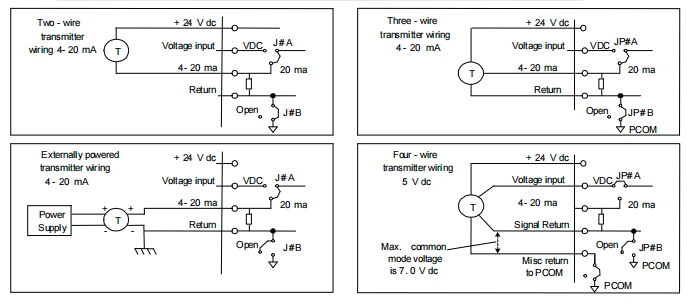

Το παρακάτω σχήμα εμφανίζει τις συνδέσεις καλωδίωσης, τις θέσεις του βραχυκυκλωτήρα και τις συνδέσεις καλωδίων για το TBAI.
Το Tbai παρέχει πηγή ενέργειας 24 V DC για όλους τους μετατροπείς. Οι εισόδους μπορούν να ρυθμιστούν ως εισόδους ρεύματος ή τάσης χρησιμοποιώντας jumpers (JP#A και JP#B). Ένα από τα δύο αναλογικά κυκλώματα εξόδου είναι 4-20 ma και το άλλο μπορεί να ρυθμιστεί ως 4-20 ma.
Κάθε έξοδος ισχύος 24 V DC βαθμολογείται για να παραδίδει συνεχώς 21 MA και προστατεύεται από τη λειτουργία σε βραχυκύκλωμα. Το Jumper JPO επιλέγει τον τύπο της τρέχουσας εξόδου. Η διαγνωστική παρακολουθεί κάθε έξοδο και ένα ρελέ αυτοκτονίας στο πακέτο εισόδου/εξόδου αποσυνδέει την αντίστοιχη έξοδο εάν ένα σφάλμα δεν μπορεί να καθαριστεί από μια εντολή από τον επεξεργαστή
Σε ένα σύστημα TMR, οι αναλογικές εισόδους ανεμιστήρες έξω στα τρία πακέτα εισόδου/εξόδου. Η ισχύς των 24 V DC στους μετατροπείς προέρχεται επίσης και από τα τρία πακέτα I/O και είναι η δίοδος που μοιράζεται στο TBAI. Κάθε έξοδος αναλογικού ρεύματος τροφοδοτείται από ρεύματα και από τα τρία πακέτα I/O. Το πραγματικό ρεύμα εξόδου μετράται με μια αντίσταση σειράς, η οποία τροφοδοτεί μια τάση πίσω σε κάθε πακέτο εισόδου/εξόδου. Η προκύπτουσα έξοδος είναι η μεσαία τιμή (μέση τιμή) των τριών ρευμάτων. Το παρακάτω σχήμα εμφανίζει το TBAI σε ένα σύστημα TMR.
