Εισαγωγή προϊόντος

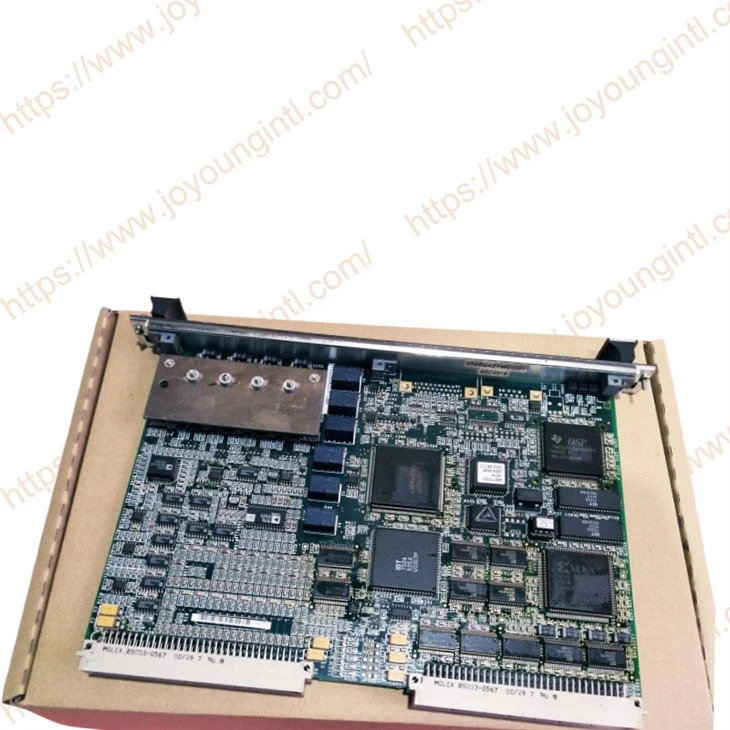

Η πλακέτα αναλογικής εισόδου/εξόδου (VAIC) IS200VAICH1C, μέρος της σειράς GE Mark VI, χρησιμοποιείται σε συστήματα ελέγχου αεριοστροβίλων. Αποδέχεται 20 αναλογικές εισόδους και ελέγχει 4 αναλογικές εξόδους, μετατρέποντας τις εισόδους σε ψηφιακές τιμές, μεταδίδοντας τις πάνω από το backplane VME στον πίνακα VCMI και στη συνέχεια στον ελεγκτή. Για τις εξόδους, μετατρέπει τις ψηφιακές τιμές σε αναλογικά ρεύματα και τα οδηγεί στα κυκλώματα χρήστη. Υποστηρίζει εφαρμογές Simplex και Redundant (TMR).
Τεχνικές προδιαγραφές
|
Κατασκευή |
General Electric (GE) |
|
Μοντέλο |
IS200VAICH1C |
| Αριθμός μέρους | IS200VAICH1C |
|
Περιγραφή |
VAIC αναλογική είσοδος/έξοδος
|
|
Προέλευση |
ΗΠΑ |
|
Διάσταση |
30*20*6cm |
|
Βάρος |
0. 35kg |
Λεπτομέρειες προϊόντος
Υπάρχουν δύο γενιές του πίνακα VAIC με αντίστοιχες πίνακες τερματικών. Το αρχικό VAIC περιλαμβάνει όλες τις εκδόσεις πριν και συμπεριλαμβανομένων του VAICH1C. Το Vaich1b περιλαμβάνεται σε αυτή τη γενιά. Κατά την οδήγηση 20 MA εξάγει, αυτές οι σανίδες υποστηρίζουν έως και 500ω αντίσταση φορτίου στο τέλος 1000 ft #18 σύρμα. Αυτή η γενιά του διοικητικού συμβουλίου απαιτεί τερματικό πίνακα TBAIH1B ή νωρίτερα για σωστή λειτουργία. Λειτουργούν επίσης σωστά με όλες τις αναθεωρήσεις των τερματικών πλακών DTAI.
Το νεότερο VAICH1D και τυχόν μεταγενέστερες απελευθερώσεις έχουν σχεδιαστεί για να υποστηρίζουν υψηλότερη αντίσταση φορτίου για 20 MA έξοδοι Τάση κίνησης: έως 18 V είναι διαθέσιμη στους ακροδέκτες των βιδών της πλακέτας. Αυτό επιτρέπει τη λειτουργία σε φορτία 800 Ω με 1000 ft #18 σύρμα με περιθώριο. Αυτή η γενιά του διοικητικού συμβουλίου απαιτεί tbaih1c ή αργότερα.
Λειτουργία
Η πλακέτα VAIC δέχεται 20 αναλογικές εισόδους, ελέγχει 4 αναλογικές εξόδους και περιέχει την προετοιμασία σήματος, τον αναλογικό MUX, τον μετατροπέα A/D και τον μετατροπέα D/A. Ο τύπος της αναλογικής εισόδου, είτε η τάση, 4-20 ma, ή ± 1 ma, επιλέγεται από τους jumper στο τερματικό πίνακα. Δύο των τεσσάρων αναλογικών κυκλωμάτων εξόδου είναι 4-20 ma και τα άλλα δύο μπορούν να ρυθμιστούν για {{5} ma ή {{6} ma. Οι εισόδους και οι εξόδους διαθέτουν κυκλώματα καταστολής θορύβου για να προστατεύσουν από το θόρυβο της αύξησης και του θορύβου υψηλής συχνότητας.
Ανίχνευση πάγκου συμπιεστή
Το VAIC Firmware περιλαμβάνει ανίχνευση πάγκου συμπιεστή αεριοστροβίλου, που εκτελείται στα 200 Hz. Μπορούν να επιλεγούν δύο αλγόριθμοι στάσης. Και οι δύο χρησιμοποιούν τις πρώτες τέσσερις αναλογικές εισόδους, που σαρώθηκαν στα 200 Hz.
Ένας αλγόριθμος είναι για μικρούς αεριοστρόβιλους LM και χρησιμοποιεί δύο μετατροπείς πίεσης (ανατρέξτε στο σχήμα, μικρός αλγόριθμος ανίχνευσης αεριοστροβίλου (LM). Ο άλλος αλγόριθμος είναι για αεριοστρόβιλους βαρέως τύπου και χρησιμοποιεί τρεις μετατροπείς πίεσης
Οι εισόδους σε πραγματικό χρόνο διαχωρίζονται από τις διαμορφωμένες παραμέτρους για σαφήνεια. Το compstaltype παραμέτρων επιλέγει τον τύπο του αλγορίθμου που απαιτείται, είτε δύο μετατροπείς είτε τρεις. Το PS3 είναι η πίεση εκφόρτισης του συμπιεστή. Μια πτώση αυτής της πίεσης (PS3 Drop) υποδεικνύει πιθανό στάβλο συμπιεστή. Ο αλγόριθμος υπολογίζει επίσης τον ρυθμό μεταβολής της πίεσης εκφόρτισης, DPS3DT, και συγκρίνει αυτές τις τιμές με διαμορφωμένες παραμέτρους στάβλου (σταθερές KPS3).
Το ταξίδι του συμπιεστών ξεκινά από το VAIC, το οποίο στέλνει το σήμα στον ελεγκτή όπου χρησιμοποιείται για να ξεκινήσει ένα κλείσιμο. Το σήμα τερματισμού λειτουργίας μπορεί να χρησιμοποιηθεί για να ρυθμίσετε όλες τις βαλβίδες διακοπής καυσίμου (FSOV) μέσω οποιασδήποτε εξόδου ρελέ.
Οι μεταβλητές που χρησιμοποιούνται από τον αλγόριθμο ανίχνευσης στάσης ορίζονται ως εξής:
|
Μεταβλητός
|
Μεταβλητή περιγραφή
|
|
PS3
|
Πίεση εκφόρτισης συμπιεστή
|
|
PS3I
|
Αρχικό PS3
|
|
Kps 3_ drop _ s
|
Κλίση γραμμής για PS3I έναντι DPS3DT
|
|
Kps 3_ drop _ i
|
Παρακολούθηση γραμμής για PS3I έναντι DPS3DT
|
|
Kps 3_ drop _ mn
|
Ελάχιστη τιμή για το PS3I έναντι του DPS3DT
|
|
Kps 3_ drop _ mx
|
Μέγιστη τιμή για το PS3I έναντι του DPS3DT
|
|
Kps 3_ delta _ s
|
Κλίση γραμμής για PS3I έναντι delta ps3 drop
|
|
Kps 3_ delta _ i
|
Παρακολούθηση γραμμής για PS3I έναντι Delta PS3 Drop
|
|
Kps 3_ delta _ mx
|
Μέγιστη τιμή για το PS3I έναντι της Delta PS3 Drop
|
Αρχή λειτουργίας:
Στο σύστημα TMR, οι αναλογικές εισόδους εξουδετερώνονται από τα JR1, JS1 και JT1 έως τρία ράφια ελέγχου και η ισχύς 24V DC επιλέγεται μέσω διόδων στην πλακέτα καλωδίωσης. Κάθε έξοδος αναλογικού ρεύματος τροφοδοτείται από το ρεύμα από τρία VAICs, το πραγματικό ρεύμα εξόδου μετράται μέσω αντίστασης σειράς, η τάση τροφοδοτείται πίσω σε κάθε VAIC και η τελική έξοδος είναι η μέση τιμή των τριών ρευμάτων. Σε μια διαμόρφωση Simplex, η πλακέτα καλωδίωσης παρέχει σήματα εισόδου σε ένα μόνο VAIC, το οποίο παρέχει όλο το ρεύμα για την έξοδο.
