Εισαγωγή προϊόντος

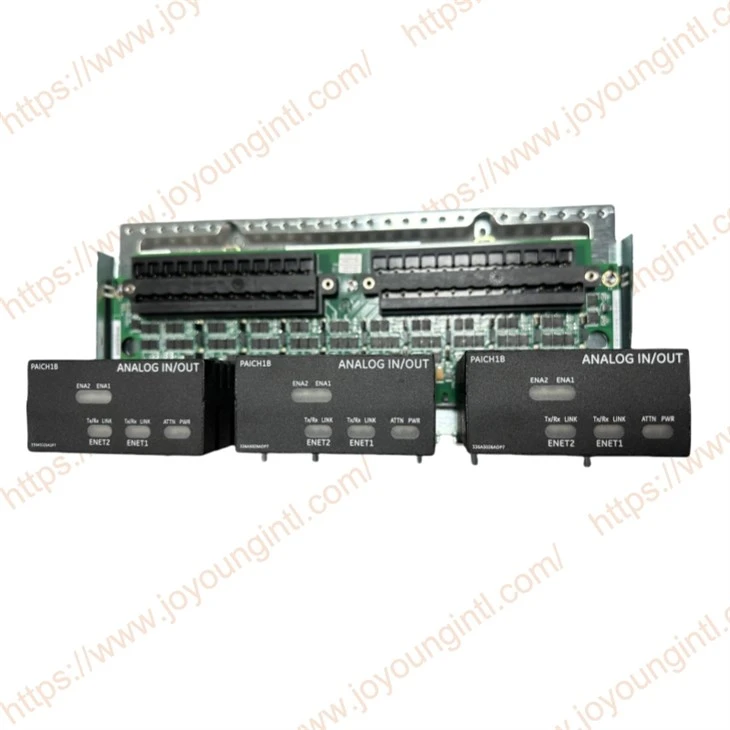

Το IS200TBAIH1C είναι μια αναλογική μονάδα εισόδου/εξόδου TBAI από τη σειρά GE SPEEDTRONIC. Χρησιμοποιείται κυρίως για ακριβείς εφαρμογές απόκτησης και ελέγχου δεδομένων και παίζει ρόλο στον αεριοστρόβιο, στον ατμοστρόβιλο και σε άλλα συναφή συστήματα βιομηχανικού ελέγχου.
Τεχνικές προδιαγραφές
|
Κατασκευή |
General Electric (GE) |
|
Μοντέλο |
Is230tnaih2c |
| Αριθμός μέρους | IS200TBAIH1CED |
|
Περιγραφή |
VAIC αναλογική είσοδος/έξοδος
|
|
Προέλευση |
ΗΠΑ |
|
Διάσταση |
30*20*6cm |
|
Βάρος |
0. 35kg |
Λεπτομέρειες προϊόντος
Το TBAI Terminal Board συνεργάζεται με το VAIC και υποστηρίζει εφαρμογές Simplex και TMR. Ένα ή δύο tbais μπορεί να συνδεθεί με το VAIC. Στα συστήματα TMR, το TBAI είναι καλωδιωμένο σε τρεις πίνακες VAIC.
|
Αναθεώρηση του πίνακα τερματικών
|
Αναθεώρηση του VAIC Board
|
|
Tbaih1a
|
Αιχμηρά
και νωρίτερα
|
|
Tbaih1b
|
Αιχμηρά
και νωρίτερα
|
|
Tbaih1c
|
Αιχμή
και αργότερα
|
|
Tbaih2c
|
Αιχμηρά
και νωρίτερα
|
Εγκατάσταση μονάδας
Συνδέστε τα καλώδια εισόδου και εξόδου απευθείας σε δύο μπλοκ ακροδεκτών I/O τοποθετημένα στην πλακέτα τερματικού. Κάθε μπλοκ κρατιέται κάτω με δύο βίδες και έχει 24 τερματικά που δέχονται μέχρι #12 καλώδια AWG. Ένα σημείο προσκόλλησης τερματικού ασπίδα βρίσκεται δίπλα σε κάθε τερματικό μπλοκ.
Διαμόρφωση μονάδας
Η πλακέτα τερματικού έχει ρυθμιστεί από τους Jumpers. Για τη θέση αυτών των jumper, ανατρέξτε στο διάγραμμα εγκατάστασης. Οι επιλογές Jumper είναι οι εξής:
• Jumpers J1A μέσω J8A Επιλέξτε είτε την εισροή ρεύματος είτε την είσοδο τάσης.
• Οι Jumpers J1B μέσω του J8B Επιλέξτε αν η επιστροφή είναι συνδεδεμένη με κοινή ή είναι
Αριστερά ανοιχτό.
• Jumpers J9A και J10A Επιλέξτε είτε ρεύμα εισόδου 1 mA είτε 20 mA.
• Οι Jumpers J9B και J10B επιλέγουν αν η επιστροφή είναι συνδεδεμένη με κοινή ή έχει απομείνει
ανοιχτό.
• Jumper J 0 Ορίζει την έξοδο 1 είτε σε 20 mA είτε 200 mA.
Διαγνωστικά για τη μονάδα
Οι διαγνωστικές εξετάσεις γίνονται στον πίνακα τερματικών ως εξής:
• Η πλακέτα τερματικού παρέχει την πτώση τάσης σε μια αντίσταση σειράς για να υποδείξει το ρεύμα εξόδου. Το VAIC δημιουργεί διαγνωστικό συναγερμό (σφάλμα) εάν κάποιος από τα δύο
Οι εξόδους πηγαίνουν ανθυγιεινά.
• Κάθε σύνδεσμος καλωδίων στην πλακέτα τερματικού έχει τη δική του συσκευή ταυτότητας που διερευνάται με το VAIC. Η συσκευή ID είναι ένα τσιπ μόνο για ανάγνωση που κωδικοποιείται με τον σειριακό αριθμό του τερματικού πίνακα, τον τύπο του σκάφους, τον αριθμό αναθεώρησης και τη θέση JR, JS, JT.
